Jednostka wspierająca Strona stała i wspierana

Jednostka nośna Maitu ze stroną stałą i podpartą została precyzyjnie zaprojektowana i jest dostępna głównie w dwóch różnych typach: strona stała i strona podparta, każdy zaprojektowany do pełnienia określonych funkcji mechanicznych w systemie. Konfiguracja jednostek nośnych jest podstawowym aspektem każdego zespołu śruby pociągowej, krytycznym dla zapewnienia stabilności operacyjnej i osiągnięcia precyzyjnego ruchu liniowego.

Wyślij zapytanie

Opis produktu

Cechą charakterystyczną jednostki nośnej ze stałą i podpartą stroną z fabryki Maitu jest jej zdolność do ograniczania ruchu zarówno w kierunku osiowym, jak i promieniowym. Zwykle zawiera dopasowaną parę łożysk skośnych lub łożysko kulkowe zwykłe w połączeniu z łożyskiem wzdłużnym, które razem mocno przejmują zarówno obciążenia promieniowe, jak i obciążenia wzdłużne ze śruby. Konfiguracja ta została zaprojektowana w celu zapewnienia sztywnego mocowania osiowego, co czyni ją niezbędnym elementem do zastosowań wymagających bardzo precyzyjnego pozycjonowania i przenoszenia znacznych dwukierunkowych sił ciągu.

I odwrotnie, jednostka nośna po stronie stałej i podpartej charakteryzuje się zdolnością do umożliwienia pływania osiowego, zapewniając jednocześnie podparcie promieniowe. Zwykle wykorzystuje pojedyncze łożysko kulkowe zwykłe lub tuleję promieniową, która umożliwia swobodne rozszerzanie się lub kurczenie wału śrubowego w kierunku osiowym w wyniku zmian termicznych. Ta specyficzna konstrukcja ma kluczowe znaczenie dla kompensacji wydłużenia termicznego w długich zespołach śrubowych, zapobiegając niebezpiecznym naprężeniom wewnętrznym, wiązaniom i potencjalnej awarii systemu.

Jednakże wybór pomiędzy stroną stałą a podpartą nie jest jedynie wyborem, ale systematyczną decyzją projektową. Nieprawidłowa konfiguracja może prowadzić do zmniejszenia dokładności, nadmiernego hałasu i przedwczesnej awarii łożyska. Zatem właściwe sparowanie i precyzyjne ustawienie tych jednostek jest tak samo ważne jak sama śruba dla integralności całego układu ruchu.

Jesteśmy zainteresowani dostarczaniem zintegrowanych rozwiązań śrubowych i wspornikowych. Nasze jednostki wsporcze po stronie stałej i podpartej zostały zaprojektowane tak, aby odpowiadały specyfikacjom naszych śrub trapezowych i ACME.

Parametry produkcyjne

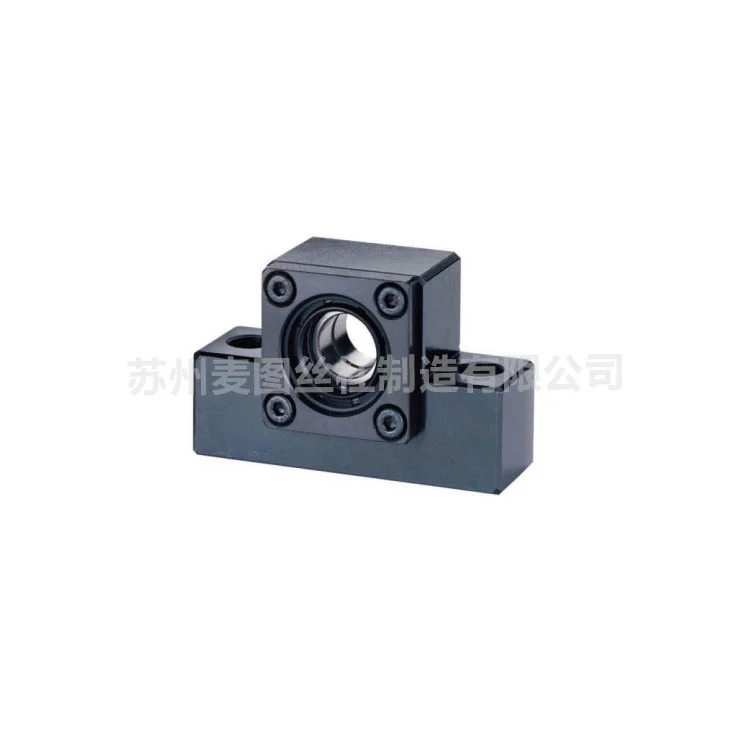

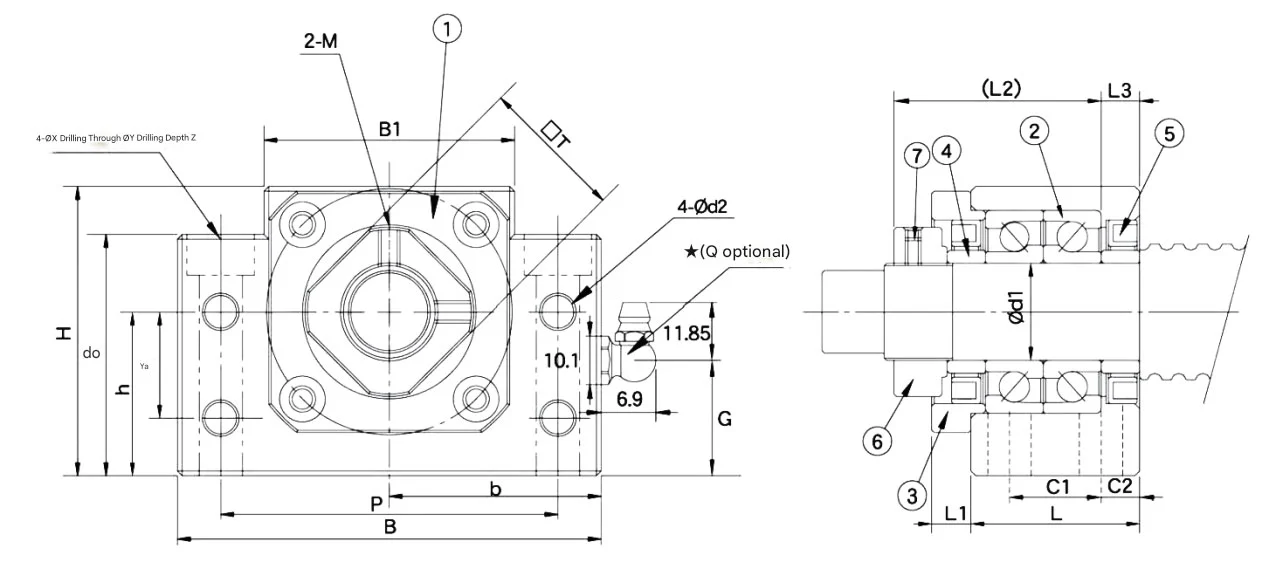

Jednostka nośna serii MBK o stałej stronie

Model	Średnica	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

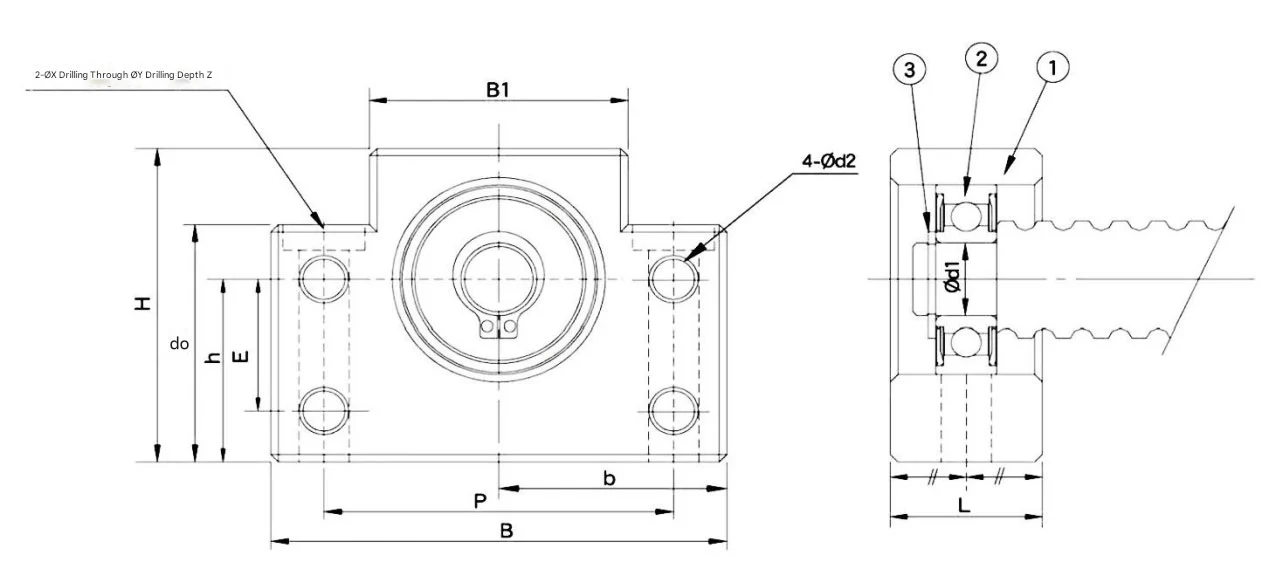

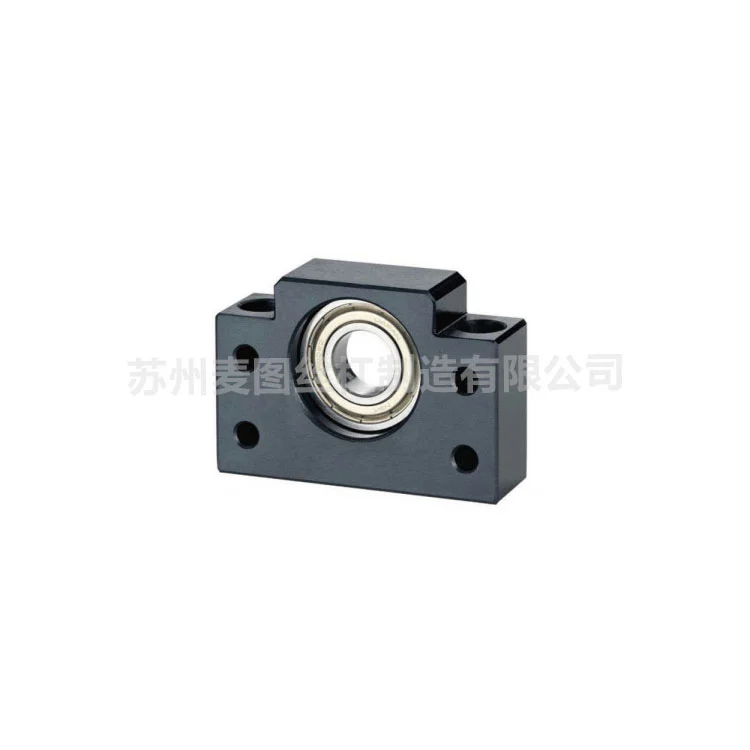

Jednostka wspierająca Seria MBF po stronie wsparcia

Model	Średnica	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

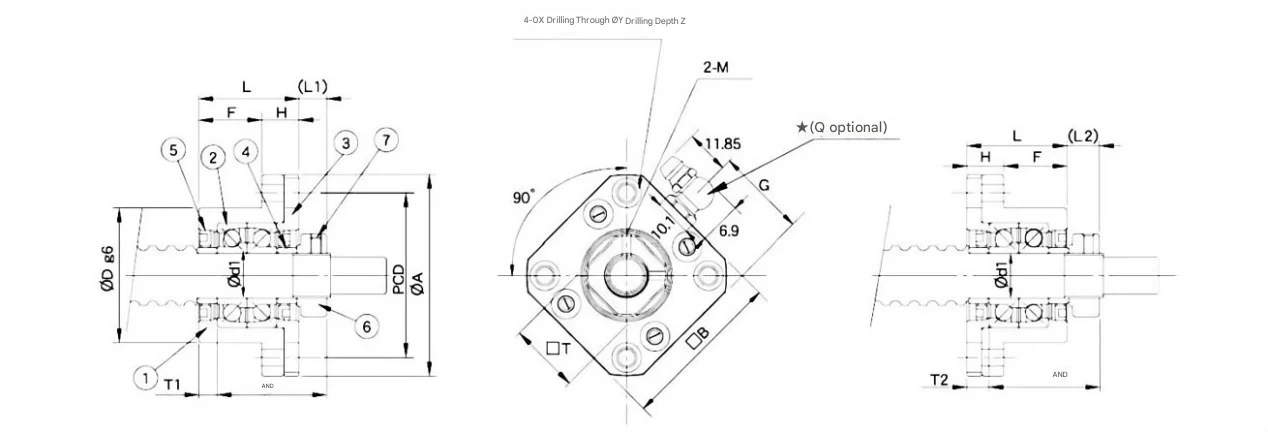

Jednostka wspierająca serii MFK o stałej stronie

Model	Średnica	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

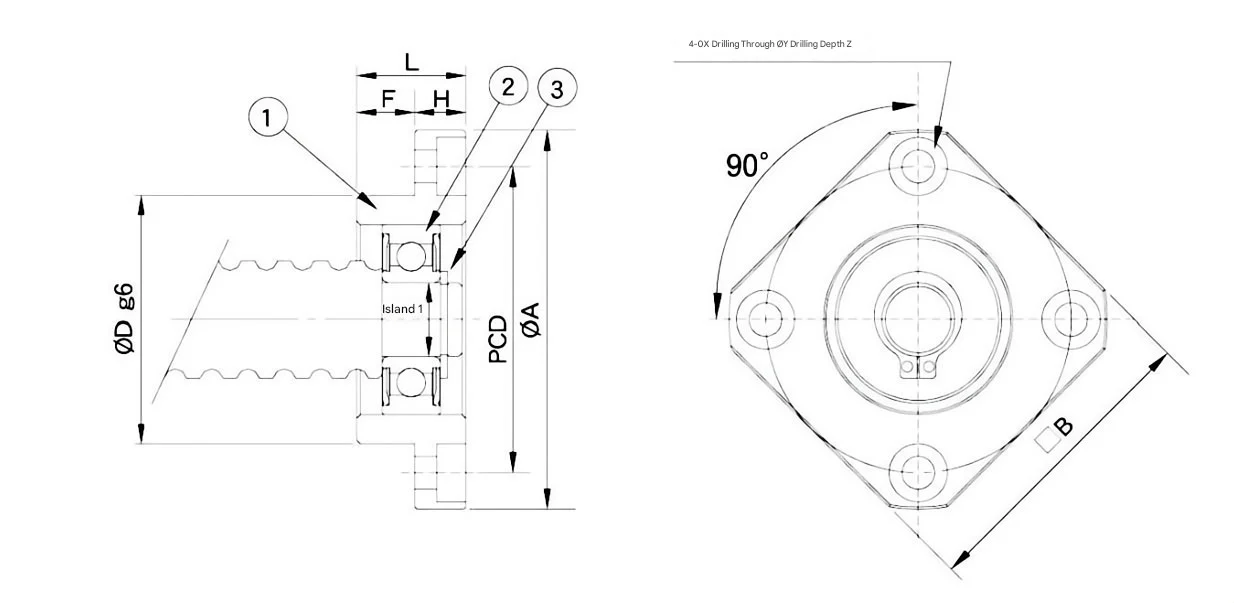

Jednostka wspierająca Seria MEF po stronie wsparcia

Model	Średnica	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Dlaczego warto wybrać produkty Maitu?

Systematyczna integralność ruchu

Nie sprzedajemy tylko części; dostarczamy zintegrowane rozwiązania w zakresie ruchu. Nasze stałe i podparte zespoły zostały zaprojektowane tak, aby idealnie pasowały do naszych specyfikacji śrub trapezowych i ACME, eliminując błędy wyrównania i zapewniając integralność strukturalną całego systemu przekładni.

Zaawansowany projekt kompensacji termicznej

Nasze jednostki „strony podpartej” zostały specjalnie zaprojektowane, aby umożliwić pływanie osiowe. Umożliwiając swobodne rozszerzanie się lub kurczenie wału śruby pod wpływem wahań temperatury, nasza konstrukcja zapobiega naprężeniom wewnętrznym i wiązaniom, które są głównymi przyczynami przedwczesnej awarii systemu w długich zespołach śrubowych.

Ładowanie dwukierunkowe o dużej sztywności

Aby zapewnić precyzyjne pozycjonowanie, nasze jednostki „stała strona” zawierają wysokiej jakości łożyska skośne. Taka konfiguracja zapewnia doskonałe wiązanie osiowe i promieniowe, pochłaniając znaczne dwukierunkowe siły ciągu, aby zachować najwyższą dokładność nawet przy dużych obciążeniach przemysłowych.

Ponad 12 lat doświadczenia w produkcji

Dzięki dziedzictwu wywodzącemu się z Szanghaju Yingqi i dekadzie niezależnej produkcji w Suzhou, Maitu wnosi głębokie doświadczenie w tej dziedzinie. Nasz zakład posiadający certyfikat ISO 9001 wykorzystuje samodzielnie opracowany system ERP do monitorowania każdego etapu produkcji, zapewniając, że każda jednostka wsparcia spełnia rygorystyczne tolerancje przemysłowe.

Sprawdzona wydajność i personalizacja

Oferujemy ponad 80 000 jednostek dostarczonych do klientów na całym świecie, co świadczy o udokumentowanym doświadczeniu. Niezależnie od tego, czy potrzebujesz standardowej stali węglowej, czy specjalistycznych materiałów, takich jak stal nierdzewna czy brąz, nasz zespół 10 inżynierów może dostosować jednostkę nośną tak, aby spełniała Twoje specyficzne wymagania środowiskowe i mechaniczne.

Często zadawane pytania

Jak prawidłowo wybrać jednostkę wspierającą stronę stałą i wspieraną?

Standardowa konfiguracja o wysokiej precyzji wymaga jednej strony stałej (aby zablokować śrubę osiowo i wytrzymać obciążenia wzdłużne) i jednej strony podpartej (aby zapewnić podparcie promieniowe, jednocześnie umożliwiając rozszerzalność cieplną). Nasz zespół inżynierów może pomóc Ci określić konkretną konfigurację łożyska (np. kontakt kątowy czy głęboki rowek) w oparciu o wymagania dotyczące kierunku obciążenia i prędkości.

Czy Wasze wsporniki są kompatybilne zarówno ze śrubami trapezowymi, jak i ACME?

Tak. Specjalizujemy się w rozwiązaniach zintegrowanych. Nasze jednostki wsporcze są specjalnie obrabiane, aby pasowały do wymiarów czopa końcowego naszych śrub trapezowych 30° i 29° ACME. Zapewnia to płynne dopasowanie, redukując wibracje i hałas podczas pracy z dużą prędkością.

Jakie środki podejmuje Maitu, aby zapewnić trwałość łożysk w tych zespołach?

Stosujemy rygorystyczne procedury kontroli jakości, obejmujące precyzyjne szlifowanie otworów opraw i dobór wysokowęglowej chromowej stali łożyskowej. Nasze jednostki są montowane w kontrolowanych warunkach, aby zapobiec zanieczyszczeniu, zapewniając, że smar i uszczelki zapewniają bezobsługową pracę przez dłuższe okresy czasu.

Czy możecie dostarczyć jednostki podporowe dla niestandardowych średnic wałów i materiałów specjalnych?

Absolutnie. Chociaż oferujemy szeroką gamę standardowych specyfikacji, nasza fabryka jest wyposażona w tokarki CNC i precyzyjne centra obróbcze, aby obsługiwać niestandardowe projekty. Możemy wyprodukować jednostki przy użyciu różnych materiałów – w tym stali nierdzewnej do środowisk korozyjnych – w oparciu o konkretne rysunki i uwagi techniczne klienta.
