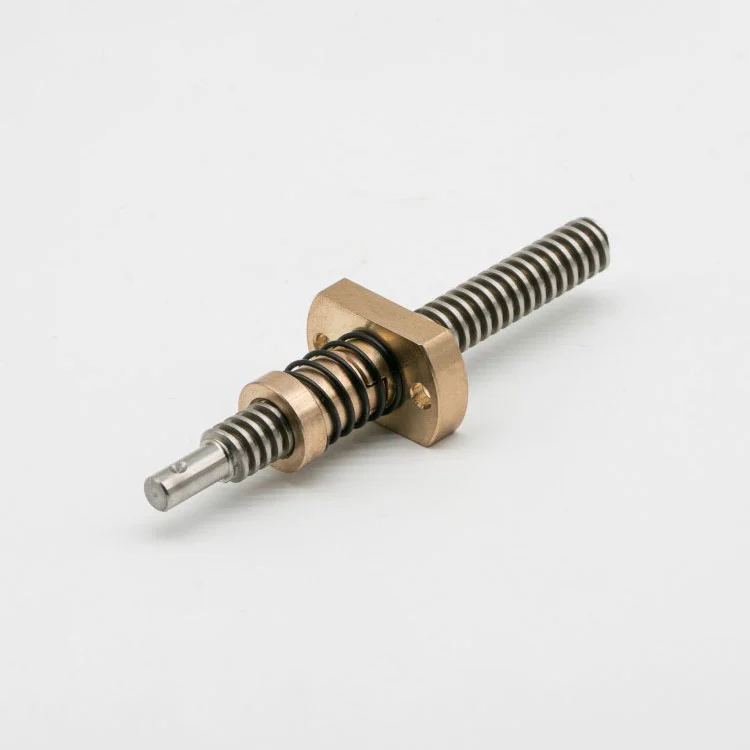

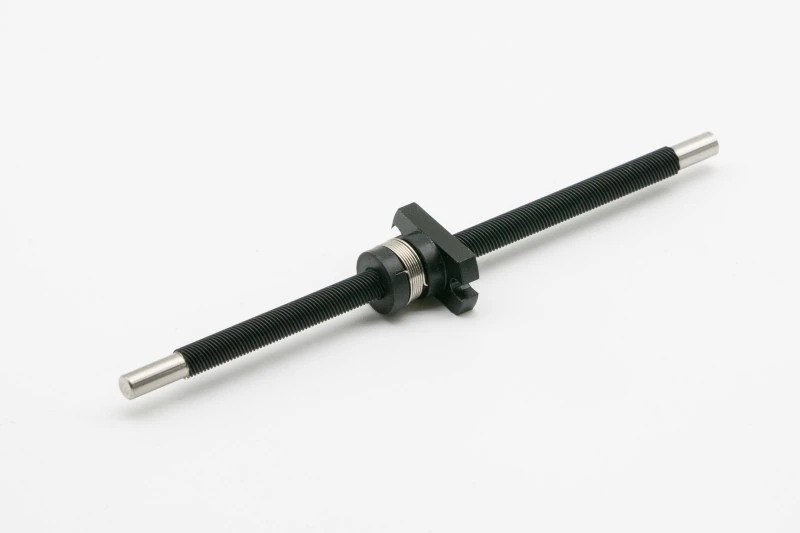

Przeciwluzowa nakrętka trapezowa

Funkcje i zalety

Cechą charakterystyczną przeciwluzowej nakrętki trapezowej jest jej zdolność do utrzymywania zerowego luzu osiowego przez cały okres użytkowania. Osiąga się to dzięki innowacyjnym cechom konstrukcyjnym, takim jak mechanizmy sprężynowe, konfiguracje z podwójną nakrętką lub elementy elastyczne, które w sposób ciągły kompensują zużycie i zmiany termiczne. Ta precyzyjna eliminacja luzów jest szczególnie istotna w zastosowaniach takich jak maszyny CNC, precyzyjne systemy pozycjonowania, sprzęt do drukowania 3D i przyrządy pomiarowe. W końcu dokładność pozycjonowania ma bezpośredni wpływ na jakość operacyjną.

Jednakże, chociaż funkcja zapobiegająca luzom zapewnia precyzję, wprowadza ona unikalne rozwiązania inżynieryjne. Mechanizm napięcia wstępnego musi być starannie skalibrowany, aby zachować równowagę pomiędzy wyeliminowaniem luzu i zminimalizowaniem dodatkowego tarcia. Nasze nakrętki przeciwluzowe są zaprojektowane z regulowanymi systemami napięcia wstępnego, które pozwalają na dokładne dostrojenie zgodnie z wymaganiami konkretnego zastosowania, zapewniając optymalną wydajność bez nadmiernego wzrostu momentu obrotowego lub przyspieszonego zużycia.

Zatem strategiczne połączenie konstrukcji zapobiegającej luzom z odpowiednimi materiałami tworzy doskonałe rozwiązanie do sterowania ruchem. W przypadku wykonania z odpornych na zużycie stopów brązu lub konstrukcyjnych tworzyw sztucznych i w połączeniu z precyzyjnie szlifowanymi śrubami trapezowymi, nakrętka przeciwluzowa wykazuje wyjątkową dokładność pozycjonowania przy jednoczesnym zachowaniu płynnej pracy. W przypadku wymagających zastosowań stosujemy materiały samosmarujące lub specjalną obróbkę powierzchni, aby zapewnić stałą wydajność przez cały okres użytkowania nakrętki.

Dlaczego warto wybrać rozwiązania przeciwluzowe Maitu do swoich systemów precyzyjnych?

W precyzyjnym ruchu liniowym eliminacja luzu osiowego stanowi różnicę między systemem o wysokiej wydajności a wadliwym.

Technologia dynamicznej kompensacji zużycia:

Nasze przeciwluzowe nakrętki trapezowe wykorzystują zaawansowane, sprężynowe i elastyczne mechanizmy kompensacyjne. W przeciwieństwie do standardowych nakrętek, w których występuje luz w miarę zużycia, konstrukcja Maitu stale wywiera stałe napięcie wstępne, zapewniając zerowy luz osiowy przez cały okres użytkowania elementu. Przekłada się to bezpośrednio na doskonałą powtarzalność pozycjonowania drukarek 3D i sprzętu CNC.

Profesjonalnie skalibrowany balans momentu obrotowego:

Dzięki ponad 12-letnim badaniom i rozwojowi firma Maitu osiągnęła równowagę pomiędzy eliminacją luzów a niskim momentem napędowym. Dostosowujemy napięcie wstępne, aby zapewnić wysoką responsywność i minimalne odkształcenia konstrukcyjne, nie powodując przyspieszonego zużycia ani nie wymagając stosowania silników o dużych rozmiarach.

Zaawansowana nauka o materiałach zapewniająca niskie tarcie:

Oferujemy pary materiałów o wysokiej wydajności, w tym odporne na zużycie stopy brązu i samosmarujące tworzywa konstrukcyjne (takie jak PEEK i POM). W połączeniu z naszymi precyzyjnie walcowanymi śrubami materiały te znacznie zmniejszają współczynnik tarcia, umożliwiając bezobsługową pracę w wrażliwych środowiskach, w których nie można stosować płynnych smarów.

Personalizacja specyficzna dla aplikacji:

Dzięki portfolio obejmującemu ponad 16 000 projektów produkcyjnych Maitu oferuje nie tylko części „z półki”. Dostosowujemy profile gwintów, kształty kołnierzy i naprężenia wstępne w oparciu o specyficzne wymagania dotyczące obciążenia i czynniki środowiskowe (zmiany termiczne lub narażenie na korozję), poparte naszym systemem jakości posiadającym certyfikat ISO 9001.

Często zadawane pytania

1. Czym nakrętka trapezowa przeciwluzowa różni się od nakrętki standardowej pod względem dokładności?

W standardowym układzie trapezowym występuje nieodłączny „luz” lub luz (zwykle od 0,1 mm do 0,3 mm), wymagany do obracania się nakrętki. W przypadku ruchów dwukierunkowych powoduje to błąd utraty ruchu. Nakrętka przeciwluzowa Maitu wykorzystuje nakrętkę dzieloną lub konstrukcję napinaną sprężyną, aby fizycznie zamknąć tę szczelinę, umożliwiając precyzyjne pozycjonowanie, które może konkurować z droższymi systemami śrub kulowych w zastosowaniach o lekkim i średnim obciążeniu.

2. Czy napięcie wstępne nakrętek przeciwluzowych Maitu można dostosować do różnych nośności?

Tak. Rozumiemy, że każde zastosowanie ma wyjątkowy „słodki punkt” pomiędzy sztywnością a tarciem. Nasz zespół inżynierów może dostarczyć regulowane systemy napięcia wstępnego lub wybrać określone stałe sprężyny, aby dopasować je do wymagań dotyczących obciążenia dynamicznego. Dzięki temu nakrętka pozostaje wystarczająco sztywna, aby zapewnić dokładność, przy jednoczesnym zachowaniu płynnej i cichej pracy, z której słynie Maitu.

3. Jaka jest zaleta stosowania PEEK lub brązu do nakrętek przeciwluzowych?

Wybór zależy od Twojego środowiska. Stopy brązu zapewniają wysoką nośność i doskonałe odprowadzanie ciepła w maszynach przemysłowych. Tworzywa konstrukcyjne, takie jak PEEK, idealnie nadają się do zastosowań w przemyśle spożywczym, medycznym lub półprzewodnikowym, ponieważ są samosmarujące, lekkie i odporne chemicznie. Oferujemy obie opcje, aby zapewnić, że charakterystyka zużycia nakrętki będzie odpowiadać obróbce powierzchni współpracującej śruby.

4. W jaki sposób Maitu zapewnia spójność działania zapobiegającego luzom w przypadku zamówień masowych?

Spójnością zarządzamy poprzez nasz samodzielnie opracowany system ERP i rygorystyczne testy. Każda partia przeciwluzowych nakrętek trapezowych poddawana jest symulacji „docierania” i testowi spójności momentu obrotowego. Ponieważ kontrolujemy cały przebieg procesu — od walcowania gwintów po montaż końcowy na naszych 10 liniach produkcyjnych — możemy zagwarantować, że tysięczna nakrętka będzie działać dokładnie tak samo, jak pierwsza.
