Co sprawia, że ​​śruby kulowe walcowane z podwójną nakrętką są najlepszym wyborem w przypadku precyzyjnych systemów sterowania ruchem

W nowoczesnej automatyce precyzyjne elementy ruchu odgrywają kluczową rolę w zapewnieniu wydajności, dokładności i trwałości. Jednym z najbardziej niezawodnych elementów przekładni stosowanych w maszynach CNC, robotyce i automatyce przemysłowej jestDŚruba kulowa walcowana z podwójną nakrętką. Ten zaawansowany element mechaniczny jest powszechnie znany ze swojej doskonałej nośności, zmniejszonego luzu i wysokiej dokładności pozycjonowania.

W tym obszernym przewodniku omówiono działanie śrub kulowych walcowanych z podwójną nakrętką, ich zalety, kluczowe zastosowania przemysłowe, dobór materiałów, porównania wydajności i opinie producentówMaitudostarczamy wysokiej jakości rozwiązania w zakresie ruchu dla światowych gałęzi przemysłu. Rozumiejąc te systemy, inżynierowie i specjaliści ds. zaopatrzenia mogą podejmować bardziej świadome decyzje przy wyborze precyzyjnych komponentów ruchu.

Spis treści

• 1. Co to jest walcowana śruba kulowa z podwójną nakrętką?
• 2. Jak działa śruba kulowa walcowana z podwójną nakrętką?
• 3. Dlaczego inżynierowie wybierają konstrukcje z podwójną nakrętką?
• 4. Kluczowe zalety walcowanych śrub kulowych z podwójną nakrętką
• 5. Śruby walcowane z podwójną nakrętką a śruby kulowe szlifowane
• 6. Główne zastosowania przemysłowe
• 7. Materiały i procesy produkcyjne
• 8. Jak wybrać odpowiednią śrubę kulową
• 9. Wskazówki dotyczące instalacji i konserwacji
• 10. Dlaczego warto wybrać rozwiązania do śrub kulowych Maitu?
• 11. Często zadawane pytania

1. Co to jest walcowana śruba kulowa z podwójną nakrętką?

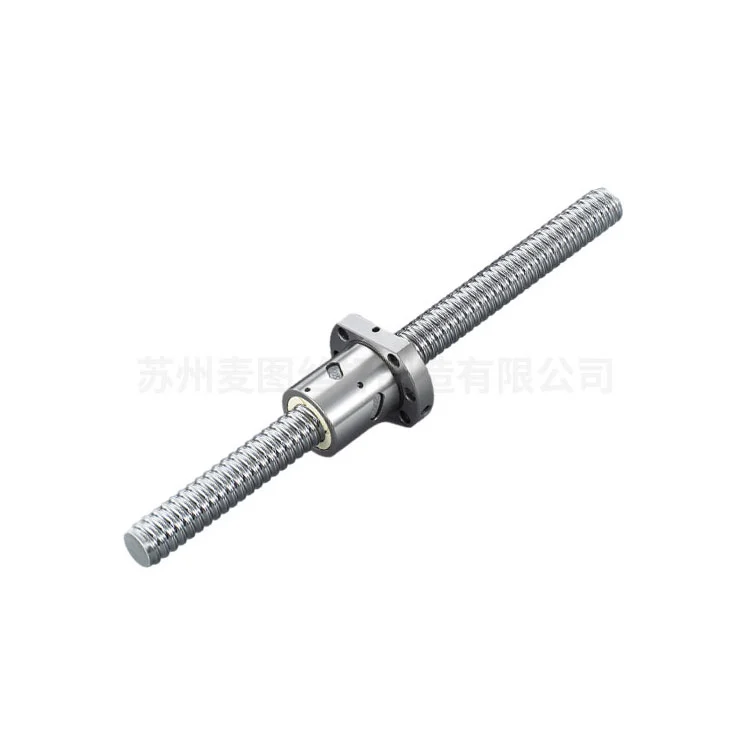

A Śruba kulowa walcowana z podwójną nakrętkąjest mechanicznym urządzeniem do ruchu liniowego, zaprojektowanym do przekształcania ruchu obrotowego w precyzyjny ruch liniowy przy minimalnym tarciu. Składa się z gwintowanego wału, dwóch nakrętek kulkowych i stalowych kulek z recyrkulacją, które poruszają się pomiędzy wałem śruby a rowkami nakrętki.

Cechą charakterystyczną jestkonfiguracja z podwójną nakrętką, co pozwala inżynierom wstępnie docisnąć nakrętki do siebie, aby wyeliminować luz. Poprawia to dokładność i sztywność pozycjonowania, dzięki czemu system nadaje się do środowisk wymagających dużej precyzji sterowania ruchem.

W porównaniu z tradycyjnymi śrubami pociągowymi, śruby kulowe znacznie zmniejszają tarcie, ponieważ toczące się kulki zastępują ślizgowe powierzchnie stykowe. Zwiększa to wydajność, zmniejsza wytwarzanie ciepła i wydłuża żywotność.

2. Jak działa śruba kulowa walcowana z podwójną nakrętką?

Działanie śruby kulowej opiera się na mechanizmie kulkowym z recyrkulacją, który skutecznie przenosi ruch. Kiedy śruba się obraca, kulki toczą się pomiędzy rowkami wału śruby a nakrętką kulkową, powodując ruch liniowy.

Główne zasady działania

• Na wał ślimaka przykładany jest ruch obrotowy.
• Łożyska kulkowe toczą się pomiędzy rowkami nakrętki i śruby.
• Tarcie toczne zastępuje tarcie ślizgowe.
• Systemy powrotu kulek zapewniają ciągłą recyrkulację piłek.
• Podwójne nakrętki nakładają napięcie wstępne, aby usunąć luz.

Ze względu na napięcie wstępne pomiędzy dwiema nakrętkami, zespół utrzymuje ścisły kontakt z wałem śruby, zapobiegając luzowi osiowemu. Zapewnia to dokładne pozycjonowanie i płynny ruch w maszynach precyzyjnych.

3. Dlaczego inżynierowie wybierają konstrukcje z podwójną nakrętką?

W precyzyjnych układach mechanicznych luz może znacząco wpłynąć na dokładność pozycjonowania. Luz występuje, gdy pomiędzy gwintem śruby i nakrętki jest luz, powodując opóźnienie lub wibracje w przypadku zmiany kierunku ruchu.

Konstrukcja z podwójną nakrętką rozwiązuje ten problem poprzez wprowadzenie kontrolowanego napięcia wstępnego pomiędzy dwiema nakrętkami kulkowymi. Napięcie wstępne eliminuje luz wewnętrzny i zapewnia natychmiastową reakcję na polecenia ruchu.

Korzyści inżynieryjne

• Zerowy lub prawie zerowy luz
• Wyższa sztywność i sztywność
• Poprawiona dokładność pozycjonowania
• Zwiększona wydajność dynamiczna
• Lepsza kontrola wibracji

Konstrukcja ta jest szczególnie przydatna w szybkich maszynach CNC, zautomatyzowanych systemach montażu i sprzęcie do produkcji półprzewodników.

4. Kluczowe zalety walcowanych śrub kulowych z podwójną nakrętką

Ze względu na te zalety wielu projektantów systemów automatyki preferuje śruby kulowe walcowane z podwójną nakrętką do przemysłowych zastosowań związanych z ruchem.

5. Śruby kulowe walcowane z podwójną nakrętką a śruby kulowe szlifowane

Wybierając śrubę kulową, inżynierowie często porównują śruby kulowe walcowane i szlifowane. Każda metoda produkcji ma swoje zalety w zależności od zastosowania.

Walcowane śruby kulowe zapewniają doskonałą równowagę między wydajnością a kosztami, dzięki czemu są szeroko stosowane w systemach automatyki przemysłowej.

6. Główne zastosowania przemysłowe

Śruby kulowe walcowane z podwójną nakrętką są szeroko stosowane w nowoczesnych systemach produkcyjnych i automatyzacji ze względu na ich niezawodność i wydajność.

Typowe zastosowania

• Obrabiarki CNC
• Robotyka przemysłowa
• Zautomatyzowane linie montażowe
• Sprzęt półprzewodnikowy
• Maszyny medyczne
• Maszyny pakujące i drukujące
• Urządzenia do cięcia laserowego

Zastosowania te wymagają precyzyjnego pozycjonowania, płynnego ruchu i wysokiej trwałości — cech, które skutecznie zapewniają systemy śrub kulowych z podwójną nakrętką.

7. Materiały i procesy produkcyjne

Wysokiej jakości śruby kulowe opierają się na najwyższej jakości materiałach i precyzyjnych technikach produkcji, aby zapewnić niezawodność.

Wspólne materiały

• Stal stopowa (wysoka wytrzymałość i trwałość)
• Stal węglowa
• Hartowana stal łożyskowa
• Stal obrobiona powierzchniowo zapewniająca odporność na korozję

Kluczowe procesy produkcyjne

• Formowanie gwintów na zimno
• Precyzyjna obróbka cieplna
• Hartowanie powierzchniowe
• Wykończenie toru kulkowego
• Kontrola jakości i testowanie

Producenci tacy jakMaituwykorzystują zaawansowane technologie obróbki i kontroli jakości do produkcji niezawodnych systemów śrub kulowych odpowiednich dla wymagających środowisk przemysłowych.

8. Jak wybrać odpowiednią śrubę kulową

Wybór odpowiedniej śruby kulowej zależy od wielu czynników technicznych związanych z wymaganiami dotyczącymi wydajności maszyny.

Kryteria wyboru

• Wymagana nośność
• Dokładność pozycjonowania
• Prędkość robocza
• Rozmiar ołowiu i podziałki
• Warunki środowiskowe
• Przestrzeń instalacyjna

Inżynierowie powinni dokładnie przeanalizować specyfikacje maszyny, aby upewnić się, że wybrana śruba kulowa zapewnia optymalną wydajność i trwałość.

9. Wskazówki dotyczące instalacji i konserwacji

Właściwy montaż i konserwacja znacznie wydłużają żywotność systemów śrubowo-tocznych.

Wskazówki dotyczące instalacji

• Zapewnij dokładne ustawienie wału śruby i łożysk podporowych
• Użyj odpowiednich elementów montażowych
• Podczas instalacji należy unikać zanieczyszczeń
• Zastosuj zalecane smarowanie

Zalecenia dotyczące konserwacji

• Regularne smarowanie
• Okresowa kontrola stanu napięcia wstępnego
• Czyste środowisko operacyjne
• Sprawdź, czy nie występują nietypowe wibracje lub hałas

Przestrzeganie tych wytycznych pomaga zachować wysoką precyzję i niezawodność systemów sterowania ruchem.

10. Dlaczego warto wybrać rozwiązania do śrub kulowych Maitu?

W globalnej branży przekładni ruchu niezawodni partnerzy produkcyjni są niezbędni do zapewnienia stałej wydajności produktu.Maituspecjalizuje się w produkcji wysokiej jakości systemów śrubowo-tocznych przeznaczonych do nowoczesnych urządzeń automatyki.

Kluczowe zalety

• Zaawansowana technologia produkcji
• Rygorystyczne systemy kontroli jakości
• Indywidualne rozwiązania inżynieryjne
• Stabilna wydajność produktu
• Globalne możliwości dostaw

Dzięki ciągłym innowacjom i specjalistycznej wiedzy produkcyjnej Maitu zapewnia rozwiązania w zakresie przenoszenia ruchu, którym ufają inżynierowie z wielu branż.

11. Często zadawane pytania

1. Jaka jest główna zaleta śruby kulowej z podwójną nakrętką?

Konstrukcja z podwójną nakrętką eliminuje luz poprzez regulację napięcia wstępnego, poprawiając dokładność pozycjonowania i sztywność mechaniczną.

2. Czy walcowane śruby kulowe nadają się do maszyn CNC?

Tak. Walcowane śruby kulowe są szeroko stosowane w maszynach CNC, gdzie wymagana jest umiarkowana do wysokiej precyzja przy zachowaniu opłacalności.

3. Jak długo zwykle wytrzymuje śruba kulowa?

Przy właściwym smarowaniu i konserwacji śruby kulowe mogą działać niezawodnie przez miliony cykli w środowiskach przemysłowych.

4. W jakich branżach powszechnie stosuje się śruby kulowe z podwójną nakrętką?

Są szeroko stosowane w robotyce, obróbce CNC, systemach automatyki, sprzęcie półprzewodnikowym i maszynach pakujących.

5. Jak wybrać właściwy poziom obciążenia wstępnego?

Wybór napięcia wstępnego zależy od wymaganej sztywności, warunków obciążenia i dynamiki maszyny. Inżynierowie zazwyczaj wybierają poziom napięcia wstępnego zalecany przez producenta.

Wniosek

TheŚruba kulowa walcowana z podwójną nakrętkąpozostaje jednym z najbardziej wydajnych i niezawodnych komponentów precyzyjnych systemów ruchu liniowego. Dzięki takim zaletom, jak zmniejszony luz, wysoka wydajność i długa żywotność, odgrywa kluczową rolę w nowoczesnym sprzęcie produkcyjnym i automatyzacji.

W miarę ciągłego rozwoju technologii przemysłowej wysokowydajne komponenty przekładni pozostaną niezbędne do poprawy produktywności i dokładności. Wybór zaufanych producentów zapewnia stałą jakość produktów i długoterminową niezawodność działania.

Jeśli szukasz profesjonalnych rozwiązań śrub kulowych do urządzeń automatyki, maszyn CNC lub przemysłowych systemów ruchu, zespół inżynierów pod adresemMaitujest gotowy do pomocy. Aby uzyskać szczegółowe informacje o produkcie, opcje dostosowywania i pomoc techniczną, prosimy o kontaktskontaktuj się z nami.
