W jaki sposób duża śruba kulowa pociągowa C7 do transportu materiałów może poprawić prędkość, precyzję i wydajność przy dużych obciążeniach

Podsumowanie artykułu:Sprzęt do transportu materiałów wymaga szybkiego ruchu liniowego, niezawodnego pozycjonowania, dużej nośności i stabilnej pracy w warunkach częstego uruchamiania i zatrzymywania. TheDuża śruba kulowa C7 do przenoszenia materiałówzMaitułączy w sobie precyzję C7, przekładnię o dużym skoku, konstrukcję o wysokiej wytrzymałości i niestandardowe konfiguracje do obsługi pojazdów AGV, wózków magazynowych, platform podnoszących, robotów do transportu materiałów i zautomatyzowanych systemów logistycznych.

Spis treści

1. Dlaczego do transportu materiałów potrzebna jest duża śruba kulowa C7?
2. Jakie są podstawowe funkcje?
3. Jakie specyfikacje powinni porównać kupujący?
4. Jak poprawia wydajność transportu materiałów?
5. Gdzie jest używany?
6. Jak wybrać odpowiedni model?
7. Jakie praktyki konserwacyjne wydłużają żywotność?
8. Często zadawane pytania

Dlaczego do transportu materiałów potrzebna jest duża śruba kulowa C7?

Oczekuje się, że nowoczesne systemy transportu materiałów będą w stanie przenosić coraz cięższe ładunki przy jednoczesnym zachowaniu krótkich czasów cykli i powtarzalnego pozycjonowania. Konwencjonalne mechaniczne elementy przekładni mogą sprawiać problemy, gdy sprzęt musi wielokrotnie przyspieszać, zwalniać, zatrzymywać, cofać i zmieniać położenie w ciągu dnia pracy.

Śruba kulowa przekształca sygnał wejściowy silnika obrotowego w kontrolowany ruch liniowy poprzez recyrkulację kulek toczących się pomiędzy śrubą a nakrętką. Ten mechanizm styku tocznego pomaga zmniejszyć tarcie, zapewniając jednocześnie wydajną i precyzyjną przekładnię. W przypadku sprzętu do transportu materiałów duża konfiguracja skoku zapewnia kolejną ważną zaletę: śruba może osiągnąć dłuższy przesuw liniowy na obrót.

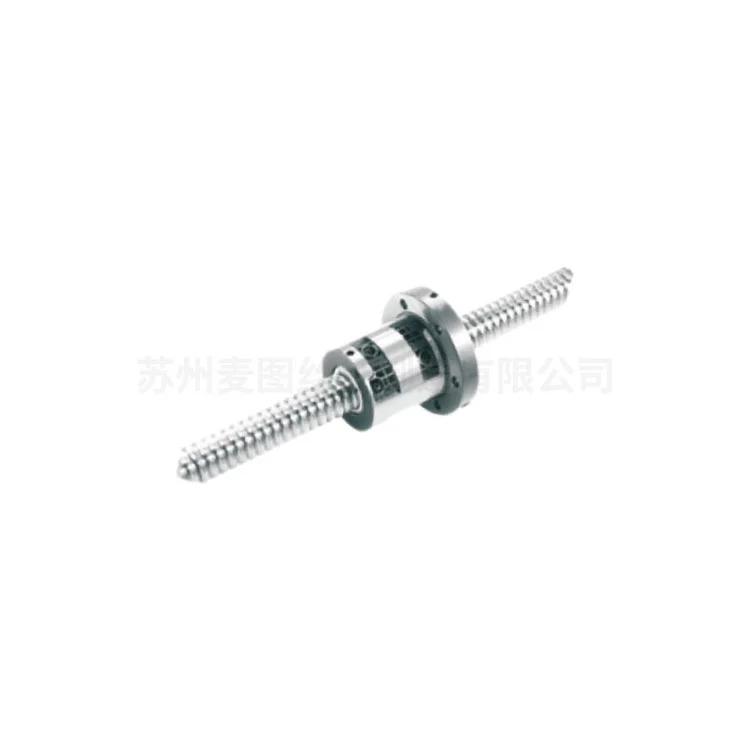

Duża śruba kulowa Maitu C7 do transportu materiałów została opracowana specjalnie z myślą o tych wymaganiach. Precyzyjny gatunek C7, geometria o dużym skoku, konstrukcja ze stali stopowej o wysokiej wytrzymałości i konstrukcja zorientowana na obciążenie sprawiają, że nadaje się do wymagających zastosowań obejmujących podnoszenie, przenoszenie, pozycjonowanie i zautomatyzowany ruch.

Zgodnie z opublikowanymi specyfikacjami producenta wybrane konfiguracje są przeznaczone dla obciążeń od około 500 kg do 5000 kg, natomiast istnieje możliwość opracowania projektów niestandardowych zgodnie z wymaganiami aplikacji. Produkt jest również przystosowany do pracy w warsztatach, magazynach, centrach logistycznych i innych środowiskach przemysłowych.

Jakie są podstawowe funkcje?

1. Wytrzymała konstrukcja nośna

Systemy transportu materiałów mogą doświadczać nie tylko obciążeń statycznych, ale także sił dynamicznych powstających podczas przyspieszania, zwalniania, podnoszenia i zatrzymywania. W śrubie kulowej zastosowano stal stopową o wysokiej wytrzymałości i precyzyjną obróbkę, aby wytrzymać wymagające warunki obciążenia.

• Zaprojektowane do zastosowań w przekładniach o dużym obciążeniu
• Wysoka odporność na uderzenia powstające podczas powtarzalnego ruchu
• Nadaje się do podnoszenia i przenoszenia ciężkich materiałów
• Dostępne w niestandardowych wymiarach dla różnych konstrukcji urządzeń

2. Precyzja C7 dla kontrolowanego pozycjonowania

Dokładność pozycjonowania ma znaczenie, gdy system transportu materiałów musi umieszczać produkty w określonym miejscu. Opublikowane informacje o produkcie określają błąd pozycjonowania w granicach ±0,02 mm, co stanowi przydatne odniesienie dla projektantów systemów.

Dzięki temu konfiguracja nadaje się do zadań zautomatyzowanej obsługi, w których niekontrolowany ruch lub odchylenie od pozycjonowania może mieć wpływ na dalsze operacje.

3. Duży skok dla szybszego ruchu liniowego

Ołów określa, jak daleko nakrętka przemieszcza się osiowo podczas jednego obrotu śruby. Większy skok może zapewnić większy przesuw liniowy na obrót silnika, co jest szczególnie przydatne, gdy sprzęt do transportu materiałów wymaga szybkiego ruchu w ramach stosunkowo długiego skoku.

Z tego powodu śruba kulowa o dużym skoku może pomóc projektantom zrównoważyć prędkość przekładni, moc silnika i czas cyklu sprzętu bez prostego zwiększania prędkości obrotowej silnika.

4. Możliwość dostosowania do częstej pracy typu Start-Stop

Pojazdy AGV, wózki magazynowe, platformy podnoszące, systemy transportowe i roboty manipulacyjne często działają w ramach powtarzających się cykli przyspieszania i zwalniania. Struktura produktu została zaprojektowana tak, aby wytrzymać uderzenia i zmęczenie związane z tymi wzorami pracy.

5. Konfigurowalna konfiguracja mechaniczna

Maszyny do transportu materiałów rzadko mają identyczne wymiary. Maitu zapewnia niestandardowe opcje dotyczące średnicy, skoku, kierunku, konfiguracji nakrętki, długości i innych wymagań mechanicznych. Pozwala to inżynierom wybrać komponent przekładni zgodnie z rzeczywistą architekturą maszyny, zamiast narzucać standardowy komponent w nieodpowiedniej konstrukcji.

Jakie specyfikacje powinni porównać kupujący?

Przed zakupem śruby kulowej inżynierowie powinni wspólnie ocenić średnicę, skok, precyzję, typ nakrętki, długość skoku, wymagania dotyczące obciążenia i kierunek montażu. Element o odpowiedniej średnicy, ale z nieodpowiednią konfiguracją przewodu lub nakrętki, może nie zapewniać oczekiwanej wydajności systemu.

Opublikowany asortyment pokazuje, że ta sama koncepcja produktu może obejmować maszyny o różnych rozmiarach i wymaganiach dotyczących obsługi. W przypadku sprzętu niestandardowego przed ostateczną specyfikacją należy podać obciążenie, prędkość, skok, wymiary montażowe, cykl pracy i warunki środowiskowe.

Jak poprawia wydajność transportu materiałów?

Wyższa wydajność transmisji

Producent podaje, że produkt w trakcie eksploatacji utrzymuje sprawność mechaniczną powyżej 90%. Wysoka wydajność przekładni pomaga zmniejszyć straty energii pomiędzy silnikiem a mechanizmem liniowym, co może być cenne w przypadku urządzeń pracujących w sposób ciągły lub wykonujących częste cykle ruchu.

Szybsze cykle obsługi

Geometria o dużym skoku umożliwia bardziej liniowy ruch na obrót. Może to pomóc w skróceniu czasu podróży w przypadku podnoszenia, przenoszenia, pozycjonowania i innych powtarzalnych procesów obsługi.

Dokładne pozycjonowanie

Precyzja C7 obsługuje kontrolowany ruch liniowy. W zautomatyzowanych magazynach i środowiskach produkcyjnych powtarzalne pozycjonowanie może pomóc w dopasowaniu sprzętu do przenośników, miejsc przechowywania, stacji roboczych i punktów załadunku.

Stabilna praca przy dużych obciążeniach

Materiały o wysokiej wytrzymałości i konstrukcja odporna na uderzenia są ważne, gdy śruba pracuje pod dużymi obciążeniami lub częstym przyspieszaniem i zwalnianiem. Prawidłowy dobór wymiarów jest nadal istotny, ponieważ rzeczywista nośność zależy od całego układu mechanicznego i warunków pracy.

Gdzie jest używany?

Duża śruba kulowa C7 do transportu materiałów ma zastosowanie w szerokiej gamie zautomatyzowanych i przemysłowych systemów przenoszenia.

• Układarki magazynowe:Wspomaga operacje podnoszenia i pozycjonowania w systemach magazynowania.
• pojazdy AGV:Można go zintegrować z liniowymi mechanizmami podnoszenia lub pozycjonowania stosowanymi w pojazdach kierowanych automatycznie.
• Roboty do transportu materiałów:Zapewnia liniową transmisję do automatycznego przenoszenia i pozycjonowania.
• Platformy podnoszące do dużych obciążeń:Nadaje się do ruchu pionowego, gdzie ważna jest nośność i umiejscowienie.
• Wózki transferowe:Obsługuje kontrolowany przepływ surowców, komponentów i produktów gotowych.
• Sprzęt logistyczny:Można je zintegrować z systemami sortowania, załadunku, rozładunku i automatycznego transportu.
• Warsztaty przemysłowe:Pomaga zautomatyzować przepływ materiałów pomiędzy różnymi obszarami produkcyjnymi.

W przypadku złożonych systemów zautomatyzowanych śrubę kulową należy oceniać łącznie z serwomotorem, sprzęgłem, prowadnicą liniową, łożyskiem oporowym, układem smarowania i układem sterowania. Element przekładni to tylko jedna część ogólnej architektury ruchu.

Jak wybrać odpowiedni model?

Wybór śruby kulowej należy rozpocząć od rzeczywistych warunków pracy, a nie samej nazwy produktu. Praktyczny proces selekcji obejmuje następujące etapy:

1. Określ obciążenie:Oblicz obciążenia statyczne i dynamiczne, jakie musi wytrzymać śruba.
2. Zdefiniuj wymaganą podróż:Ustal efektywny skok i maksymalną długość śruby.
3. Ustaw żądaną prędkość:Określ żądaną prędkość liniową i oblicz odpowiadającą jej prędkość obrotową ślimaka.
4. Wybierz leada:Większy skok zazwyczaj zapewnia większy ruch liniowy na obrót i może obsługiwać jazdę z dużą prędkością.
5. Potwierdź wymagania dotyczące precyzji:C7 może być odpowiedni do wielu ogólnych zastosowań w automatyce i transporcie materiałów, podczas gdy systemy o większej precyzji mogą wymagać innej klasy precyzji.
6. Sprawdź przestrzeń montażową:Sprawdź średnicę wału, wymiary nakrętki, konstrukcję wsporczą i dostępną przestrzeń montażową.
7. Weź pod uwagę środowisko:Przed sfinalizowaniem konfiguracji należy wziąć pod uwagę ryzyko związane z kurzem, wilgocią, temperaturą, zanieczyszczeniem i korozją.

W przypadku rozwiązań niestandardowych Maitu zaleca podanie obciążenia sprzętu, szybkości obsługi, wymiarów instalacji i środowiska pracy, aby zespół inżynierów mógł pomóc w dopasowaniu i konfiguracji modelu.

Jakie praktyki konserwacyjne wydłużają żywotność?

Nawet solidna śruba kulowa wymaga odpowiedniej konserwacji. Prawidłowe smarowanie i kontrola zanieczyszczeń są szczególnie ważne, ponieważ zanieczyszczenia mogą wpływać na elementy toczne i powierzchnie bieżni.

• Regularnie smaruj:Opublikowane wytyczne dotyczące konserwacji zalecają smar odporny na wysoką temperaturę i zużycie mniej więcej co 120 godzin pracy, z regulacją w zależności od rzeczywistych warunków pracy.
• Utrzymuj śrubę w czystości:Usuń kurz, wióry i inne zanieczyszczenia z obszaru śruby i nakrętki.
• Sprawdź konstrukcję zabezpieczającą:Sprawdź osłony przeciwpyłowe i powiązane elementy ochronne pod kątem uszkodzeń.
• Unikaj przeciążenia:Praca poza zaprojektowanym zakresem obciążenia może przyspieszyć zużycie i uszkodzić śrubę lub kulki.
• Regularnie sprawdzaj:Sprawdź mocowanie, zużycie gwintu, ruch kulki, wibracje, dokładność pozycjonowania i nietypowy hałas.
• Skorzystaj z profesjonalnej obsługi gdy zajdzie taka potrzeba:Uszkodzenie gwintu, zakleszczenie kulki lub poważne problemy z nośnością powinny zostać ocenione przez wykwalifikowanych techników.

Terminy konserwacji należy ostatecznie dostosować do rzeczywistego cyklu pracy, poziomu zanieczyszczenia, obciążenia, prędkości, rodzaju smarowania i zaleceń producenta.

Często zadawane pytania

Jaka ładowność jest dostępna?

Opublikowane informacje o produkcie wskazują zakres obciążenia od około 500 kg do 5000 kg w zależności od wybranej średnicy i modelu. Rzeczywiste dopuszczalne obciążenie należy potwierdzić za pomocą obliczeń specyficznych dla danego zastosowania.

Czy może pracować w zapylonych środowiskach magazynowych?

Tak. Produkt został zaprojektowany z myślą o odporności na kurz i korozję w przemysłowych środowiskach obsługi. Prawidłowe uszczelnienie, czyszczenie i smarowanie pozostają ważne dla długotrwałej pracy.

Czy nadaje się do częstych zastosowań typu start-stop?

Tak. Jego konstrukcja kładzie nacisk na odporność na uderzenia i wydajność zmęczeniową w zastosowaniach obejmujących wielokrotne przyspieszanie, zwalnianie, uruchamianie i zatrzymywanie.

Jak wybrać odpowiedni model?

Podaj wymagane obciążenie, prędkość liniową, długość skoku, wymiary montażowe, kierunek pracy, cykl pracy i warunki środowiskowe. Parametry te umożliwiają ocenę odpowiedniej średnicy, skoku, konfiguracji nakrętki i ogólnej specyfikacji.

Czy śrubę kulową można dostosować?

Tak. Maitu oferuje niestandardowe konfiguracje obejmujące wymiary, skok, kierunek, typ nakrętki, długość i inne wymagania dotyczące specjalistycznego sprzętu do transportu materiałów.

Jaki jest okres gwarancji?

Opublikowane przez producenta informacje o produkcie określają 12-miesięczny okres gwarancji na problemy z jakością nie spowodowane przez człowieka, z zastrzeżeniem obowiązujących warunków gwarancji.

Wniosek: wybór właściwej przekładni do zautomatyzowanej obsługi

Dobrze dobrana śruba kulowa może bezpośrednio wpływać na prędkość, spójność pozycjonowania, efektywność energetyczną i stabilność operacyjną sprzętu do transportu materiałów. Duża śruba kulowa pociągowa C7 do transportu materiałów łączy przekładnię o dużym skoku z precyzją C7, konstrukcją o wysokiej wytrzymałości i opcjami dostosowywania do pojazdów AGV, wózków magazynowych, robotów manipulacyjnych, platform podnoszących i zautomatyzowanego sprzętu logistycznego. W przypadku projektów wymagających określonego obciążenia, prędkości, skoku lub konfiguracji instalacji, dowiedz się więcej o dużej śrubie kulowej C7 do transportu materiałów lubcoskontaktuj się z namiz wymaganiami aplikacji, aby omówić odpowiednie rozwiązanie z zespołem inżynierów Maitu.
