W jaki sposób ultraprecyzyjne prowadnice liniowe mogą poprawić dokładność, stabilność i niezawodność w nowoczesnych systemach ruchu

2026-09-11 0 Zostaw mi wiadomość

Podsumowanie artykułu: Ultraprecyzyjne prowadnice liniowesą niezbędne w systemach ruchu, które wymagają wyjątkowo dokładnego pozycjonowania, płynnego przemieszczania się, wysokiej sztywności i długoterminowej powtarzalności. Od sprzętu półprzewodnikowego i precyzyjnych obrabiarek po robotykę i urządzenia medyczne – właściwa prowadnica liniowa może bezpośrednio wpłynąć na jakość obróbki, stabilność sprzętu i koszty operacyjne. W tym artykule wyjaśniono, jak działają ultraprecyzyjne prowadnice, które specyfikacje mają największe znaczenie, jak porównują się ze sobą gatunki precyzyjne i co kupujący powinni wziąć pod uwagę przy wyborze niezawodnego rozwiązania od profesjonalnego producenta, takiego jakMaitu.

Spis treści

Dlaczego ultraprecyzyjne prowadnice liniowe są ważne?
Jakie cechy techniczne definiują prowadnicę liniową o wysokiej wydajności?
W jaki sposób stopnie precyzji i tolerancje wpływają na wydajność?
Które materiały i obróbka powierzchni zapewniają długoterminową dokładność?
Gdzie powszechnie stosuje się ultraprecyzyjne prowadnice liniowe?
Jak wybrać odpowiednią prowadnicę liniową?
Jakiej kontroli jakości powinni oczekiwać kupujący?
Często zadawane pytania
Ostatnie przemyślenia

Dlaczego ultraprecyzyjne prowadnice liniowe są ważne?

We współczesnej automatyce ruch liniowy nie polega już tylko na przemieszczaniu komponentu z punktu A do punktu B. Produkcja półprzewodników, precyzyjna kontrola, obróbka CNC, robotyka i sprzęt medyczny często wymagają powtarzalnego ruchu z bardzo małymi odchyleniami. W tych zastosowaniach nawet kilka mikrometrów błędu geometrycznego może mieć wpływ na jakość produktu, dokładność montażu lub wyniki pomiarów.

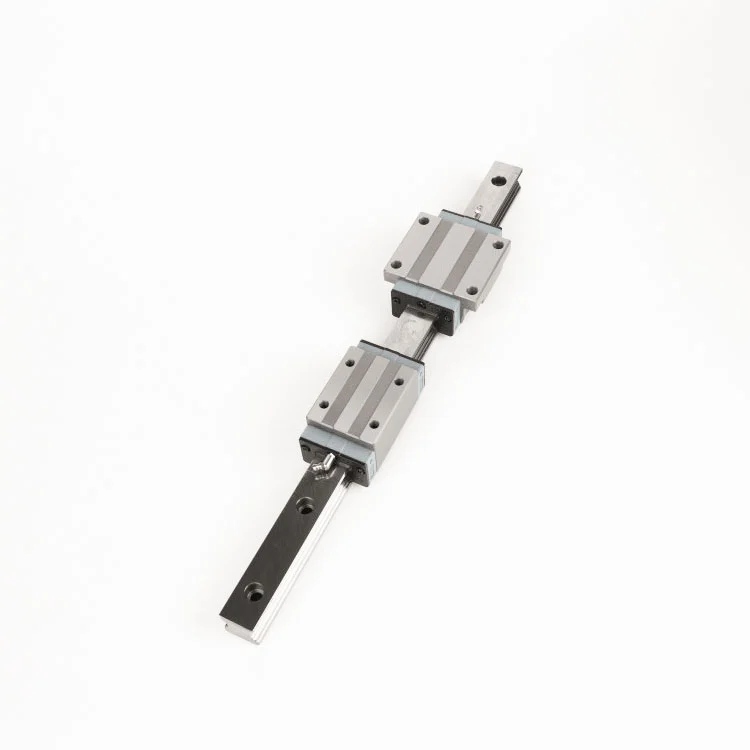

Ultraprecyzyjne prowadnice liniowe zapewniają kontrolowany ruch toczny pomiędzy szyną prowadzącą a wózkiem. Zoptymalizowana geometria bieżni, starannie oszlifowane powierzchnie montażowe i kontrolowane tolerancje produkcyjne pomagają zminimalizować niepożądane wibracje, zmiany położenia i luz mechaniczny.

Maitu opracowuje produkty ruchu liniowego do wymagających zastosowań przemysłowych i ma ponad 12-letnie doświadczenie w produkcji precyzyjnych komponentów i powiązanych rozwiązań. Jej ultraprecyzyjne prowadnice zostały zaprojektowane z myślą o sztywności, spójności wymiarowej, obciążeniu i długoterminowej niezawodności, dzięki czemu nadają się do systemów, w których zwykłe prowadnice liniowe mogą nie zapewniać wystarczającej dokładności.

Wartość ultraprecyzyjnej prowadnicy nie ogranicza się zatem do jej tolerancji wymiarowej. To połączenie dokładności geometrycznej, właściwości materiału, zachowania napięcia wstępnego, jakości instalacji, smarowania, uszczelnienia i kontroli jakości określa wydajność ruchu w świecie rzeczywistym.

Jakie cechy techniczne definiują prowadnicę liniową o wysokiej wydajności?

Precyzyjną prowadnicę liniową należy oceniać jako kompletny element ruchu, a nie na podstawie pojedynczego wskaźnika dokładności. Kilka cech technicznych współdziała ze sobą, aby określić jego wydajność.

Czteropunktowy kontakt i rozkład obciążenia

Zoptymalizowana konstrukcja bieżni może rozkładać przyłożone obciążenia na wiele punktów styku. Pomaga to prowadnicy skuteczniej radzić sobie z siłami promieniowymi, siłami bocznymi i obciążeniami momentowymi, szczególnie w sprzęcie wieloosiowym.

Precyzyjnie szlifowane powierzchnie

Szlifowane bieżnie i powierzchnie montażowe przyczyniają się do płynniejszego ruchu wózka i lepszej spójności wymiarowej. W swojej serii ultraprecyzyjnych Maitu określa szlifowane bieżnie o wykończeniu powierzchni około Ra 0,4–0,8 μm.

Wysoka sztywność

Sztywność staje się szczególnie ważna, gdy prowadnica obsługuje ciężkie narzędzia, siły skrawania, moduły inspekcyjne lub mechanizmy wieloosiowe. Sztywna prowadnica może pomóc w zmniejszeniu odkształceń i utrzymaniu stabilności położenia pod obciążeniem roboczym.

Niezawodne uszczelnienie i smarowanie

Zanieczyszczenia są głównym problemem w systemach ruchu liniowego. Zintegrowane uszczelnienia wielolabiryntowe mogą pomóc w zapobieganiu przedostawaniu się zanieczyszczeń do elementów tocznych i bieżni. Opcjonalne rozwiązania w zakresie smarowania mogą dodatkowo zmniejszyć wymagania konserwacyjne podczas długotrwałej pracy.

Stabilny i płynny ruch liniowy
Wysoka obciążalność i zdolność do obciążania momentem
Zmniejszone wibracje podczas podróży
Kontrolowana dokładność montażu i działania
Ochrona przed kurzem i zanieczyszczeniami zewnętrznymi
Dłuższe okresy międzyobsługowe przy prawidłowym smarowaniu

W jaki sposób stopnie precyzji i tolerancje wpływają na wydajność?

Stopień precyzji określa, jak ściśle kontrolowane są krytyczne wymiary i cechy geometryczne. W zastosowaniach obejmujących wiele równoległych szyn lub skoordynowanych osi spójność między prowadnicami jest szczególnie ważna, ponieważ podczas instalacji i eksploatacji mogą kumulować się niewielkie różnice wymiarowe.

Na przykład dane produkcyjne Maitu zapewniają kilka stopni dokładności, w tym N, H, P, SP i UP. Klasa UP reprezentuje kategorię o najwyższej precyzji w wymienionym zakresie.

Długość szyny	Klasa N	Klasa H	Stopień P	Stopień SP	Aktualizacja
≤500 mm	17 µm	11 µm	7 µm	4 µm	2 µm
>500–1000 mm	22 μm	15 μm	10 µm	6 µm	3 μm
>1000–1500 mm	25 µm	18 µm	11 µm	8 µm	4 µm
>1500–2000 mm	27 µm	20 μm	13 µm	9 µm	5 µm
>2000–2500 mm	29 µm	22 μm	14 µm	11 µm	6 µm
>2500–3000 mm	30 µm	24 µm	16 µm	12 µm	7 µm

Uwaga: Przedstawione wartości są parametrami produkcyjnymi dotyczącymi naddatku wysokości i szerokości (△H i △W) i należy je oceniać łącznie z konkretną konfiguracją prowadnicy i wymaganiami zastosowania.

W przypadku systemów wymagających zsynchronizowanego ruchu wybranie gatunku o wyższej precyzji może zapewnić większą spójność wymiarową. Jednak najwyższa klasa nie jest automatycznie najlepszym wyborem dla każdej maszyny. Kupujący powinni zrównoważyć wymaganą dokładność, obciążenie, długość szyny, warunki instalacji, środowisko operacyjne i całkowity koszt projektu.

Które materiały i obróbka powierzchni zapewniają długoterminową dokładność?

Wybór materiału ma bezpośredni wpływ na twardość, odporność na zużycie, stabilność wymiarową i żywotność. Wysokowęglowa chromowa stal łożyskowa, taka jak materiał odpowiednika SUJ2, jest szeroko stosowana do produkcji wymagających elementów tocznych, ponieważ może osiągnąć wysoką twardość po odpowiedniej obróbce cieplnej.

Seria ultraprecyzyjnych prowadnic liniowych Maitu wykorzystuje wysokowęglową chromową stal łożyskową o określonej twardości około 58–62 HRC. Precyzyjnie szlifowane bieżnie i kontrolowana obróbka cieplna pomagają stworzyć stabilną powierzchnię styku do ciągłej pracy.

W zależności od środowiska zastosowania można również rozważyć obróbkę powierzchni. Czarny tlenek i bezprądowe niklowanie mogą zapewnić dodatkową ochronę powierzchni i mogą być przydatne, gdy ważnym czynnikiem jest odporność na korozję lub trwałość środowiska.

Materiał bazowy:Wysokowęglowa chromowana stal łożyskowa
Twardość:Około 58–62 HRC
Zakończenie toru:Około Ra 0,4–0,8 µm
Opcjonalna ochrona:Czarny tlenek lub niklowanie bezprądowe

Gdzie powszechnie stosuje się ultraprecyzyjne prowadnice liniowe?

Im bardziej rygorystyczne wymagania dotyczące ruchu, tym większa potencjalna wartość prowadnicy o wysokiej precyzji. Komponenty te są szczególnie istotne, gdy sprzęt musi utrzymywać powtarzalne pozycjonowanie podczas obsługi ciągłego ruchu lub obciążeń zewnętrznych.

Sprzęt półprzewodnikowy

Sprzęt do obsługi, kontroli, dozowania i pakowania wafli może wymagać wysoce kontrolowanego ruchu. Stabilne prowadzenie liniowe pomaga systemom pozycjonowania zachować powtarzalność i redukować niepożądane wibracje.

Precyzyjne obrabiarki

CNC i inne urządzenia do obróbki o wysokiej dokładności zależą od sztywnych elementów ruchomych, które zapewniają dokładność cięcia i powtarzalne pozycjonowanie narzędzi.

Robotyka Przemysłowa

Osie liniowe używane w systemach robotycznych mogą podlegać zmieniającym się obciążeniom i złożonym wzorcom ruchu. Wysoka obciążalność momentowa może pomóc w utrzymaniu stabilności w konfiguracjach wieloosiowych.

Precyzyjne przyrządy pomiarowe

Sprzęt pomiarowy jest szczególnie wrażliwy na odchylenia mechaniczne. Płynny ruch i kontrolowane tolerancje geometryczne mogą pomóc w ograniczeniu mechanicznych źródeł błędów pomiarowych.

Sprzęt medyczny

Produkcja wyrobów medycznych i precyzyjne instrumenty często wymagają niezawodnego pozycjonowania, kontrolowanego ruchu i odpowiedniej ochrony powierzchni. Wybór przewodnika powinien uwzględniać zarówno parametry mechaniczne, jak i wymagania środowiskowe.

Jak wybrać odpowiednią prowadnicę liniową?

Wybór prowadnicy wyłącznie na podstawie jej reklamowanej klasy dokładności może prowadzić do nieodpowiedniego projektu. Lepszym podejściem jest ocena całego środowiska operacyjnego i wymagań mechanicznych.

Określ wymaganą dokładność pozycjonowania:Zdefiniuj dokładność celu, powtarzalność i dopuszczalne odchylenie geometryczne.
Oblicz obciążenia statyczne i dynamiczne:Weź pod uwagę ładowność, przyspieszenie, siłę skrawania, obciążenia momentowe i rozkład obciążenia.
Sprawdź długość szyny:Dłuższe szyny mogą mieć różne wymagania dotyczące tolerancji, dlatego długość i stopień dokładności należy oceniać łącznie.
Oceń warunki środowiskowe:Weź pod uwagę kurz, wilgotność, temperaturę, substancje żrące i wymagania dotyczące pomieszczeń czystych.
Wybierz odpowiednie smarowanie:Właściwe smarowanie jest niezbędne do zmniejszenia tarcia i utrzymania stałych parametrów toczenia.
Potwierdź dokładność instalacji:Nawet bardzo precyzyjna prowadnica nie jest w stanie zrekompensować nieprawidłowo obrobionej lub źle wyrównanej powierzchni montażowej.
Poproś o dokumentację inspekcji:Raporty z inspekcji technicznych dostarczają użytecznych dowodów na to, że dostarczone komponenty spełniają uzgodnione specyfikacje.

W przypadku projektów o wysokich wymaganiach inżynierowie powinni również rozważyć konfigurację wagonów, napięcie wstępne, metodę montażu, równoległość szyn, interakcję z układem napędowym i oczekiwany cykl serwisowy przed sfinalizowaniem specyfikacji.

Jakiej kontroli jakości powinni oczekiwać kupujący?

Precyzyjne komponenty wymagają mierzalnej kontroli jakości, a nie samej kontroli wizualnej. Profesjonalny dostawca powinien posiadać procesy obejmujące surowce, obróbkę cieplną, szlifowanie, weryfikację wymiarową, parametry eksploatacyjne i kontrolę końcową.

Maitu twierdzi, że w jej procesie produkcyjnym wykorzystuje się kontrolę jakości opartą na systemie ERP, począwszy od przechowywania wysokowęglowej chromowanej stali łożyskowej, poprzez obróbkę cieplną, precyzyjne szlifowanie i kontrolę końcową. Prowadnice poddawane są także projekcji profili, ocenie hałasu i weryfikacji obciążenia, a dokumentacja kontrolna jest dostarczana do zamówień.

Takie podejście jest ważne dla producentów OEM i zespołów inżynieryjnych, ponieważ identyfikowalne dane z kontroli mogą wspierać przychodzącą kontrolę jakości, dokumentację projektową i długoterminowe decyzje dotyczące konserwacji.

Maitu zgłasza również ponad 16 000 specyfikacji precyzyjnych śrub pociągowych i komponentów liniowych opracowanych od początku działalności w Suzhou, a także doświadczenie w obsłudze ponad 5000 klientów na całym świecie. Jej zasoby produkcyjne obejmują zakłady w Suzhou i Dongguan, obsługujące zarówno zapotrzebowanie na małe ilości, jak i większe zamówienia produkcyjne.

Często zadawane pytania

Czym są ultraprecyzyjne prowadnice liniowe?

Ultraprecyzyjne prowadnice liniowe to komponenty ruchu liniowego o wysokiej dokładności, przeznaczone do zastosowań wymagających kontrolowanego pozycjonowania, płynnego przesuwu, wysokiej sztywności i stałych tolerancji geometrycznych. Są powszechnie stosowane w sprzęcie półprzewodnikowym, precyzyjnych obrabiarkach, robotyce, sprzęcie pomiarowym i produkcji medycznej.

Czym prowadnice liniowe klasy UP różnią się od prowadnic liniowych klasy UP?

Prowadnice klasy UP są produkowane z mniejszymi naddatkami wymiarowymi niż prowadnice standardowe. Na przykład wymienione parametry produkcyjne Maitu pokazują naddatek △H i △W wynoszący 2 μm dla szyn klasy UP o długości do 500 mm. Rzeczywista przydatność gatunku zależy od kompletnej konstrukcji maszyny i wymaganej dokładności.

Jaki materiał jest powszechnie używany do produkcji precyzyjnych prowadnic liniowych?

Wysokowęglowa chromowa stal łożyskowa jest powszechnie wybierana do wymagających zastosowań związanych z ruchem liniowym, ponieważ może osiągnąć wysoką twardość i odporność na zużycie po obróbce cieplnej. W swojej serii ultraprecyzyjnych Maitu wybiera materiał równoważny SUJ2 o twardości około 58–62 HRC.

Jak można wydłużyć żywotność prowadnicy liniowej?

Prawidłowy montaż, odpowiednie napięcie wstępne, odpowiednie smarowanie, kontrola zanieczyszczeń, właściwy rozkład obciążenia i regularne przeglądy przyczyniają się do wydłużenia żywotności. Uszczelnione prowadnice i odpowiednia obróbka powierzchni mogą zapewnić dodatkową ochronę w trudnych warunkach pracy.

Czy ultraprecyzyjne prowadnice nadają się do zastosowań w pomieszczeniach czystych lub w zastosowaniach półprzewodnikowych?

Mogą być odpowiednie, jeśli konfiguracja prowadnicy, smarowanie, uszczelnienie, obróbka powierzchni i wymagania dotyczące czystości są odpowiednio dopasowane do zastosowania. W przypadku środowisk wrażliwych kupujący powinni przed złożeniem zamówienia omówić z dostawcą wymagania dotyczące materiału, powłoki, smarowania, kontroli cząstek i kontroli.

Ostatnie przemyślenia

Ultraprecyzyjne prowadnice liniowe odgrywają kluczową rolę w zastosowaniach, w których dokładność ruchu, sztywność, powtarzalność i niezawodność bezpośrednio wpływają na wydajność sprzętu. Wybór odpowiedniego rozwiązania wymaga czegoś więcej niż tylko porównania nominalnych stopni precyzji. Jakość materiału, wykończenie bieżni, rozkład obciążenia, uszczelnienie, smarowanie, warunki montażu, procedury kontroli i wymagania dotyczące zastosowania należy rozpatrywać łącznie.

Dzięki ponad 12-letniemu doświadczeniu w technologii precyzyjnego ruchu liniowego, szerokiemu portfolio produktów, szczegółowym parametrom produkcji i identyfikowalnym procesom kontroli jakości, Maitu zapewnia rozwiązania prowadnic liniowych do wymagających zastosowań przemysłowych. Jeśli oceniasz prowadnice do sprzętu CNC, maszyn półprzewodnikowych, robotyki, pomiarów precyzyjnych lub produkcji medycznej, dowiedz się więcej o ultraprecyzyjnych prowadnicach liniowych iskontaktuj się z namiaby omówić wymagania dotyczące dokładności, obciążenia, długości szyn, ochrony środowiska i dostosowywania.
