W jaki sposób śruba trapezowa zapewnia płynny ruch liniowy w prawdziwych maszynach?

Zarys

• Zidentyfikuj rzeczywisty tryb awarii (dryf, luz, wiązanie, zużycie, hałas, ciepło).
• Zrozum dlaczegoŚruba trapezowaprofil równoważy nośność, łatwość produkcji i stabilność.
• Wybierz prowadzenie, średnicę i wspornik końcowy, aby kontrolować prędkość, sztywność i ubijanie.
• Wybierz projekt nakrętki i materiał, aby poradzić sobie z tarciem, zanieczyszczeniem i ograniczeniami konserwacyjnymi.
• Sprawdź, korzystając z krótkiej listy kontrolnej, aby części produkcyjne pasowały do ​​prototypów.

Punkty bólowe, które ciągle się pojawiają

Kupujący rzadko zaczynają od stwierdzenia: „PotrzebujęŚruba trapezowa.” Zaczynają od bólu głowy: kolumna podnośnika zsuwa się w ciągu nocy o kilka milimetrów, suwak liniowy nie może powtórzyć pozycji lub nakrętka nagrzewa się i zaczyna piszczeć. Oto najczęstsze problemy i na co zwykle wskazują.

• Jazda tyłem lub dryf ładunku:Zatrzymujesz silnik, ale obciążenie rośnie. Może się to zdarzyć, gdy ołów jest zbyt agresywny, tarcie jest zbyt niskie lub w układzie występują wibracje/uderzenia. Wiele systemów trapezowych jest odpornych na cofanie się, ale nie jest to automatyczne — liczy się geometria.
• Luz, który rujnuje pozycjonowanie:Odwracasz kierunek i przez chwilę nic się nie porusza. To „martwe pasmo” może stanowić różnicę pomiędzy płynną automatyzacją a produktem, który wydaje się tani.
• Wiązanie i nierówny ruch:Śruba wydaje się gładka przy ręcznym, ale zacina się podczas montażu. Niewspółosiowość, niewystarczające podparcie końcowe, lub materiał nakrętki, który nie toleruje obciążenia krawędzi, jest często prawdziwym winowajcą.
• Szybkie zużycie i czarny pył:Praca na sucho z niewłaściwą parą materiałów może spowodować szybkie zużycie, szczególnie w przypadku zanieczyszczeń. Czasami istnieje smarowanie, ale jest ono niewłaściwego rodzaju, stosowane niekonsekwentnie lub zmywane.
• Hałas i ciepło przy dużej prędkości:Wyższe obroty zwiększają nagrzewanie spowodowane tarciem i mogą powodować wibracje lub ubijanie. Śruba pociągowa pracująca przy 100 obr./min może ulec awarii przy 1000 obr./min bez przeprojektowania.

Czym naprawdę jest śruba trapezowa

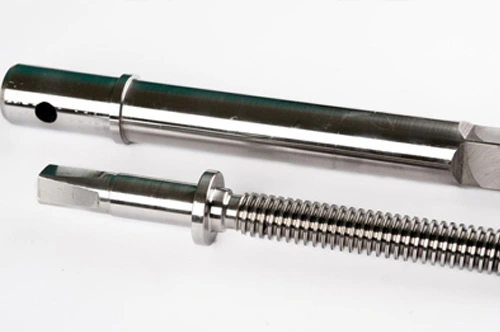

A Śruba trapezowato śruba napędowa z profilem gwintu w kształcie trapezu, przeznaczona do zamiany ruchu obrotowego na ruch liniowy. W porównaniu ze śrubami kulowymi zazwyczaj rezygnuje się z wydajności na rzecz prostoty, solidności i łatwiejszego utrzymywania obciążenia. Ten handel może być dokładnie tym, czego chcesz w systemach podnoszenia, mocowania, regulacji lub ruchu, gdzie „pozostaje tam, gdzie go umieścisz” ma większe znaczenie niż bardzo niskie tarcie.

To, co czyni go praktycznym w środowiskach przemysłowych, to nie tylko kształt nici — to ekosystem: pasujące nakrętki (brąz, stal, polimery), rozwiązania zapobiegające luzom, konstrukcje samosmarujące i elastyczne metody produkcji. Zrobione dobrze, AŚruba trapezowamontaż może być opłacalny, łatwy w utrzymaniu i zaskakująco precyzyjny w wielu zastosowaniach.

Podstawy selekcji, które zapobiegają żalowi

Jeśli pamiętasz tylko jedną rzecz: nie wybierajŚruba trapezowasamą średnicą. Wybierz go jako system: ołów (lub skok), długość, konstrukcja nakrętki, dobór materiałów, plan smarowania i wspornik końcowy.

• Ołów (skok na obrót):Większy przewód porusza się szybciej, ale jest bardziej prawdopodobne, że cofnie się i generuje więcej ciepła przy dużym obciążeniu. Mniejszy skok poprawia sterowność i trzymanie ładunku, ale zmniejsza prędkość.
• Średnica i wytrzymałość rdzenia:Większa średnica poprawia odporność na wyboczenie i sztywność, co ma znaczenie w przypadku dużych rozpiętości i dużych obciążeń.
• Niepodparta długość i ryzyko biczowania:Długie śruby przy wysokich obrotach mogą powodować bicie. Jeśli potrzebujesz prędkości na dużej długości, możesz potrzebować podpora pośrednia, różne układy łożysk końcowych lub inne rozwiązanie ruchu.
• Cykl pracy:Regulacja przerywana (kilka sekund tu i tam) bardzo różni się od ruchu ciągłego. Praca ciągła wymaga lepszego zarządzania ciepłem i strategii zużycia.
• Środowisko:Kurz, płyn chłodzący, detergenty i korozja zewnętrzna stanowią najlepszy wybór w kierunku szczelnej ochrony, materiałów nierdzewnych lub nakrętek polimerowych.

Szybka matryca wyboru

Użyj tej tabeli jako punktu wyjścia przy wyborzeŚruba trapezowakonfiguracja. Nie zastępuje obliczeń inżynierskich, ale uchroni Cię to przed najczęstszymi pułapkami.

Rodzaje nakrętek i materiały, które faktycznie mają znaczenie

Śruba przyciąga uwagę, ale nakrętka często decyduje o trwałości i dotyku. DlaŚruba trapezowamontażu, wybór nakrętki wpływa na: tarcie, hałas, luz, tolerancja zanieczyszczeń i tolerancję systemu na niewspółosiowość.

• Orzechy brązowe:Klasyczny wybór ze względu na nośność i przewidywalne zużycie. Świetne, gdy można nasmarować i utrzymać zanieczyszczenia pod kontrolą.
• Nakrętki stalowe:Mocny, ale może być mniej wyrozumiały i może wymagać starannego smarowania i odpowiedniego dopasowania powierzchni, aby uniknąć zatarcia.
• Tworzywa konstrukcyjne (nylon, POM, PEEK, kompozyty):Często cichszy i może pracować przy minimalnym smarowaniu. Odpowiedni polimer poradzi sobie w trudnych warunkach; niewłaściwy polimer może pełzać pod obciążeniem lub mięknąć pod wpływem ciepła.

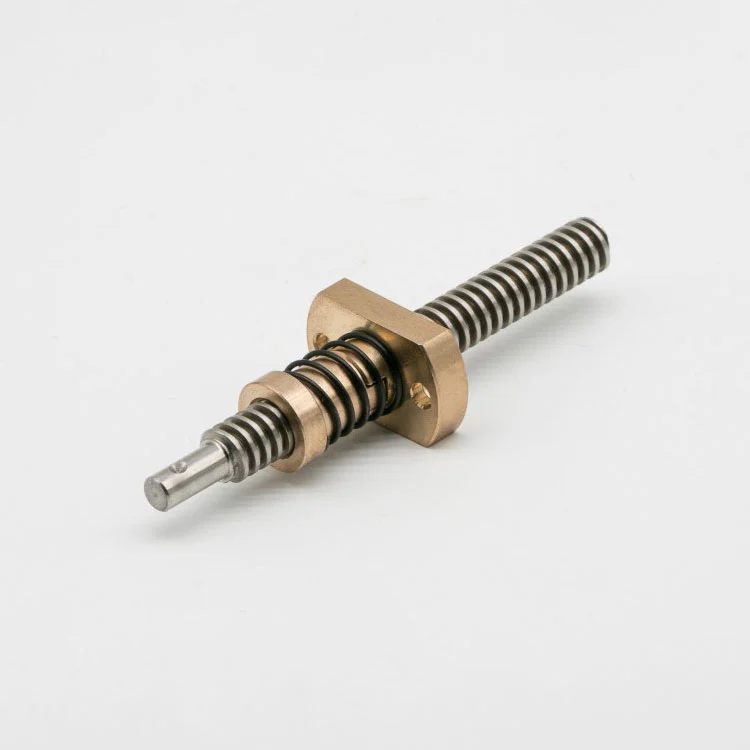

• Nakrętki przeciwluzowe:Zaprojektowany, aby zmniejszyć prześwit i usprawnić zmiany kierunku. Idealne rozwiązanie, gdy jakość pozycjonowania ma większe znaczenie niż bardzo niski moment obrotowy.

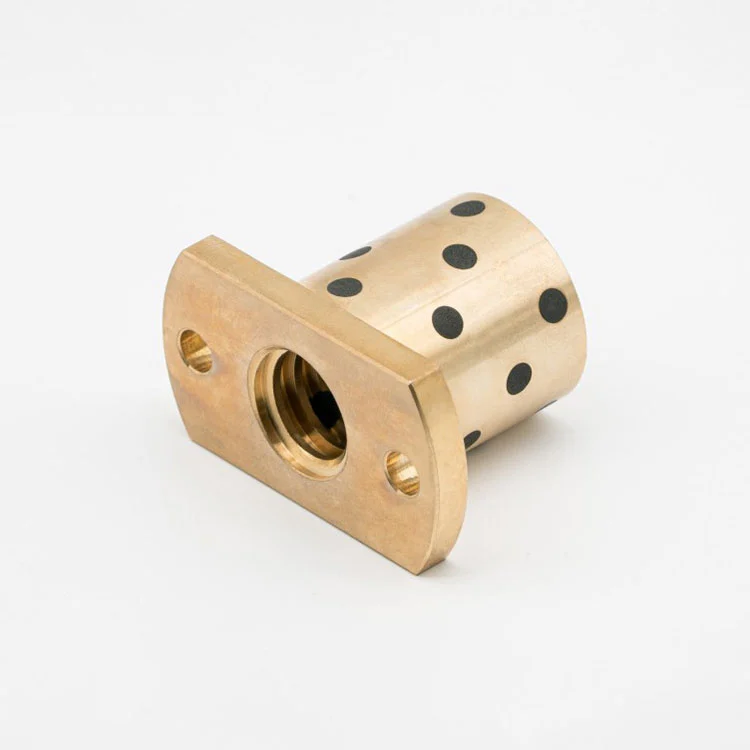

• Nakrętki bezolejowe / samosmarujące:Pomocny, gdy smarowanie jest niepraktyczne, niepożądane lub łatwo zmywalne.

Lista kontrolna integracji: podpory, osiowanie, smarowanie

Nawet najlepszeŚruba trapezowarozczaruje, jeśli otaczający projekt będzie nieostrożny. W tych punktach integracji znajduje się wiele projektów cicho zawodzą podczas skalowania od prototypu do produkcji.

• Zakończ strategię wsparcia:Określ, który koniec jest nieruchomy, a który ruchomy. Wybór łożyska wpływa na luz osiowy, sztywność i hałas.
• Wyrównanie i montaż:Niewspółosiowość znacznie zwiększa tarcie i zużycie. Stosuj odpowiednie oprawy, odniesienia do obróbki, i unikaj wciskania nakrętki na miejsce podczas montażu.
• Plan smarowania:Zdecyduj wcześnie: smar, olej, polimer pracujący na sucho lub uszczelnienie. „Później dodamy smarowanie” zwykle staje się „Nie zaprojektowaliśmy przestrzeni do smarowania.”
• Ochrona przed zanieczyszczeniem:Miechy, pokrywy, wycieraczki i umieszczenie z dala od wiórów i kurzu mogą wydłużyć żywotność.
• Zachowanie termiczne:Wyższe cykle pracy generują ciepło. Ciepło zmienia luzy, zwiększa zużycie i może zmiękczyć niektóre polimery.
• Weryfikacja jazdy tyłem:Jeśli wymagane jest „trzymanie przy wyłączonym zasilaniu”, należy sprawdzić to przy rzeczywistych obciążeniach i rzeczywistych wibracjach.

Pytania dotyczące jakości, które należy zadać przed zakupem

Jeśli pozyskujeszŚruba trapezowanajmądrzejszym posunięciem jest zadawanie pytań ujawniających kontrolę procesu. Cenę można łatwo porównać; konsystencja nie. Te pytania uchronią Cię przed nieprzyjemnymi niespodziankami.

• Jakie tolerancje można zachować w zakresie dokładności skoku, prostoliniowości i kształtu gwintu?Zapytaj o standardowe i opcjonalne gatunki dostawcy.
• Walcowane czy mielone?Jaka jest metoda kontroli każdej partii?
• Jakie pary materiałów polecacie dla mojego obciążenia, prędkości i środowiska?Dobry dostawca zapyta o cykl pracy i zanieczyszczenie.
• Jak kontrolować luz?Luz standardowy, możliwość wyboru pasowań lub konstrukcja zapobiegająca luzom.
• Jakie metody obróbki powierzchni są dostępne?Zwłaszcza jeśli problemem jest korozja lub zużycie.
• Czy możecie dostarczyć zestawy śrub i nakrętek dopasowane jako para?Dopasowanie zmniejsza zmienność i oszczędza czas debugowania.
• Czego ode mnie potrzebujesz, żeby poprawnie zacytować?Rysunki, skok, obciążenie, prędkość, montaż i wymagania dotyczące pozycji utrzymywania.

Gdzie Suzhou Maitu Screw Rod Manufacturing Co., Ltd. może pomóc

Jeśli szukasz dostawcy, który może obsłużyć zarówno konfiguracje standardowe, jak i niestandardowe,Suzhou Maitu Śruba Produkcja Co., Ltd.koncentruje się na rozwiązaniach śrub pociągowych z gwintem trapezowym do zastosowań związanych z ruchem liniowym i automatyzacją — w tym opcjami takimi jak modele wielorozruchowe, para śrub i nakrętek dostaw i wielu ścieżek materiałów na nakrętki (na przykład wybór materiałów na bazie polimerów i podejścia zapobiegające luzom).

W praktyce oznacza to, że możesz podejść do zaopatrzenia w bardziej przejrzysty sposób: zamiast wybierać śrubę z katalogu i mieć nadzieję, że nakrętka się zachowa, możesz określić docelowe wyniki i otrzymać zalecane parowanie. Jest to szczególnie przydatne, gdy ograniczenia obejmują „brak smarowania”, „zmniejszony luz” „specjalny brąz” lub „konstrukcja tworzyw sztucznych” lub gdy Twój projekt wymaga wielokrotnego dostosowywania w różnych wariantach.
