Standardowa śruba kulowa walcowana z nakrętką
Maitu jest profesjonalnym producentem śrub kulowych walcowanych ze standardową nakrętką. Utrzymujemy wystarczające zapasy obejmujące standardowe śruby kulowe i nakrętki o różnych kształtach, średnicach i stopniach dokładności. Jesteśmy zaangażowani w produkcję wysokiej jakości produktów ze śrubami kulowymi i stworzyliśmy własny, kompletny łańcuch dostaw. Zapraszamy do kontaktu!
Ta standardowa śruba kulowa z nakrętką walcowaną firmy Maitu to precyzyjny element mechaniczny zaprojektowany do przekształcania ruchu obrotowego w ruch liniowy z wyjątkową wydajnością i dokładnością. Zgodnie z definicją zasad inżynieryjnych, śruby kulowe działają na mechanizmie tocznym. Łożyska kulkowe obiegowe mogą zminimalizować tarcie pomiędzy wałem śruby a nakrętką. W porównaniu do śrub pociągowych trapezowych, konstrukcja ta oferuje znacznie wyższą sprawność mechaniczną (zwykle sięgającą ponad 90%).
Cechy techniczne
1. Gwinty śrub powstają w precyzyjnym procesie walcowania na zimno, który zwiększa twardość powierzchni i ciągłość struktury ziaren, zachowując jednocześnie opłacalność w przypadku produkcji średnio- i wielkoseryjnej.
2. Zaprojektowane z kompaktową konstrukcją nakrętki, zawierającą kanały powrotne kulek i deflektory, dzięki czemu możemy zapewnić płynną recyrkulację kulek łożyskowych przy różnych obciążeniach i prędkościach.
3. Opcjonalne mechanizmy napięcia wstępnego (np. podwójna nakrętka lub przesunięty skok) eliminują luz osiowy. Umożliwiają także precyzyjną powtarzalność pozycjonowania.
Zalety wydajności
Proces walcowania na zimno wywołuje na powierzchni śruby ściskające naprężenia własne, znacznie poprawiając:
Trwałość zmęczeniowa: Zwiększona trwałość przy obciążeniach dynamicznych, z obliczeniami trwałości znamionowej zgodnie ze standardem trwałości L10.
Sztywność: zoptymalizowana sztywność do zastosowań wymagających dużej szybkości reakcji i minimalnych odkształceń.
Płynna praca: Doskonałe wykończenie powierzchni (zwykle Ra ≤ 0,4 μm) zmniejsza wibracje i hałas.
Specyfikacje materiałów
| Wał śrubowy: | Wysokowęglowa stal chromowa (SCM435/SNCM220) całkowicie hartowana do HRC 58-62. |
| Obudowa nakrętki: | Stal stopowa z powłoką tlenkową lub cynkowo-niklową zapewniającą odporność na korozję. |
| Piłki: | Stal chromowa klasy 100 (GCr15) z opcjonalnymi alternatywami ceramicznymi do zastosowań wymagających dużych prędkości. |
Przemysły aplikacyjne
Obrabiarki CNC i robotyka przemysłowa
Lotnicze systemy uruchamiające
Obrazowanie medyczne i zautomatyzowany sprzęt diagnostyczny
Obróbka i litografia płytek półprzewodnikowych
Linie montażowe akumulatorów do pojazdów elektrycznych
Nasza standardowa śruba kulowa z nakrętką Maitu przeszła rygorystyczne testy dokładności pozycjonowania. Dlatego możemy zapewnić zgodność z przemysłowymi klasami dokładności (C3-C7). Łącząc oszczędność gwintu walcowanego z wydajnością śruby kulowej, produkt ten stanowi optymalne rozwiązanie dla branż automatyki, gdzie liczy się precyzja, trwałość i całkowity koszt posiadania.
Parametry produkcyjne
| Typ | Stopień precyzji | Kierunek | Start | Kod | Typ nakrętki | Ograniczona długość | ||
| d | Ołów | Koraliki Da | Prawo/Lewo | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | K, BSH | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | K, BSH | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | K, BSH | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | Ty, BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V, U, BSH, H, A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V, I, U, BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | P/L | 1 | SCR01605 | V, NI, NU, BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V, NI, NU, BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V, ja, ty | 3000 |
| 5 | 3.175 | C10, C7, C5 | P/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V, Y, H, A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | ja, ty | 6000 |
| 5 | 3.175 | C10, C7, C5 | P/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI, NU, BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V, ja, ty | 6000 |
| 5 | 3.175 | C10, C7, C5 | P/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | P/L | 1 | SCR03210 | V, NI, NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | P/L | 1 | SCR04005 | V, NI, NU, H, A | 6000 |
| 10 | 6.35 | C10, C7 | P/L | 1 | SCR04010 | V, NI, NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V, H, A | 6000 |
| 10 | 6.35 | C10, C7, C5 | P/L | 1 | SCRO5010 | V, NI, NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V, NI, NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V, NU | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V, NI, NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V, NU | ||
Dlaczego warto wybrać nas?
Trwałość na poziomie przemysłowym (HRC 58-62):
Nasze standardowe śruby kulowe z nakrętką walcowaną są wykonane z wysokowęglowej stali chromowej SCM435/SNCM220, całkowicie hartowanej w celu uzyskania twardości powierzchniowej 58-62 HRC. Zapewnia to wyjątkową odporność na zużycie i utrzymuje stopnie precyzji C3–C7 przez dłuższy okres użytkowania, nawet w środowiskach o dużych obciążeniach, takich jak obróbka CNC lub linie akumulatorów EV.
Zoptymalizowany stosunek kosztów do wydajności:
Wykorzystując zaawansowany proces walcowania na zimno, zapewniamy opłacalną alternatywę dla śrub szlifowanych, bez uszczerbku dla wydajności mechanicznej. Dzięki sprawności mechanicznej ≥ 90% i wykończeniu powierzchni Ra ≤ 0,4 μm nasze walcowane śruby kulowe zapewniają płynny ruch wymagany w zastosowaniach medycznych i półprzewodników za ułamek kosztów szlifowania.
Skalowalna produkcja i dostosowywanie:
Dzięki 10 wyspecjalizowanym liniom produkcyjnym i historii opracowania ponad 16 000 typów śrub, Maitu przoduje zarówno w standardowych seriach na dużą skalę, jak i w przypadku złożonych dostosowań OEM. Nasz samodzielnie opracowany system śledzenia ERP gwarantuje, że każde niestandardowe żądanie dotyczące skoku, średnicy lub obróbki końcowej zostanie wykonane z dokładnością zerową.
Sprawdzona zgodność z jakością i globalny zasięg:
Jako producent posiadający certyfikat ISO 9001 z ponad 12-letnim doświadczeniem w eksporcie obsłużyliśmy ponad 5000 klientów na całym świecie. Nasze strategiczne lokalizacje w Suzhou i Dongguan pozwalają nam wykorzystać dojrzały łańcuch dostaw, zapewniając dostarczanie wysokiej jakości komponentów do przekładni, które spełniają międzynarodowe standardy ISO 3408 i JIS B1192.

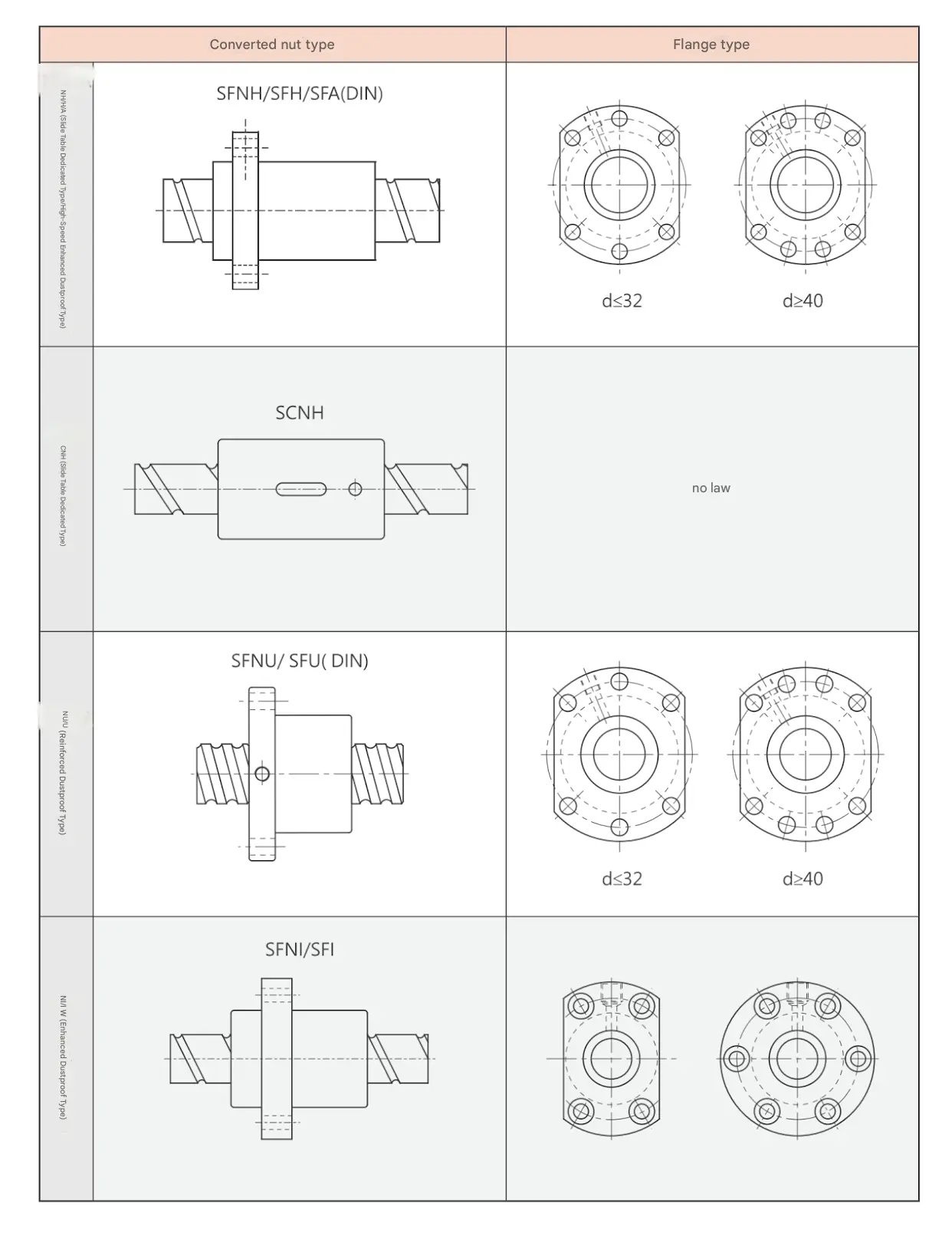

Odniesienie do nakrętki śruby kulowej
Aby uzyskać więcej informacji i inne rodzaje nakrętek, skontaktuj się z nami.
Często zadawane pytania: Kluczowe problemy techniczne
1. W jaki sposób proces walcowania na zimno wpływa na trwałość zmęczeniową śrub kulowych Maitu?
Nasz precyzyjny proces walcowania na zimno to coś więcej niż tylko formowanie gwintów; wywołuje ściskające naprężenia własne na powierzchni ślimaka i utrzymuje ciągłość struktury ziaren. To znacznie zwiększa wytrzymałość zmęczeniową w porównaniu z gwintami ciętymi, dzięki czemu nasze produkty spełniają lub przekraczają standardy trwałości L10 pod obciążeniem dynamicznym, co przekłada się na mniejszą liczbę wymian i niższy TCO (całkowity koszt posiadania) dla użytkownika końcowego.
2. Czy Maitu może zapewnić specjalistyczną obróbkę powierzchni w środowiskach korozyjnych lub pomieszczeniach czystych?
Absolutnie. Oferujemy różne powłoki obudów nakrętek, w tym tlenek czarny i powłokę cynkowo-niklową, w celu zwiększenia odporności na korozję. Do środowisk wymagających dużych prędkości lub wrażliwych (takich jak obsługa półprzewodników) zapewniamy również opcjonalne ceramiczne łożyska kulkowe, które zmniejszają rozszerzalność cieplną i eliminują potrzebę tradycyjnego smarowania, które mogłoby powodować zanieczyszczenie.
3. Jakie stopnie precyzji są gwarantowane dla Twojej standardowej serii walcowanych nakrętek?
Nasze standardowe śruby kulowe z nakrętką walcowaną zazwyczaj osiągają gatunki C7 i C5, z możliwością osiągnięcia C3 w określonych zastosowaniach wymagających dużej precyzji. Każda partia przechodzi rygorystyczne testy pod kątem dokładności pozycjonowania i luzu osiowego. Jeśli Twoje zastosowanie wymaga zerowego luzu, możemy zintegrować mechanizmy napięcia wstępnego (takie jak przewody offsetowe), aby zapewnić maksymalną sztywność.
4. W jaki sposób Maitu radzi sobie z walidacją techniczną niestandardowych rysunków OEM?
Każdy niestandardowy projekt rozpoczyna się od audytu technicznego przeprowadzanego przez nasz 10-osobowy zespół inżynierów. Sprawdzamy Twoje rysunki CAD pod kątem koncentryczności, zgodności profilu gwintu i przydatności materiału (np. PEEK lub stal nierdzewna dla określonych branż). Zapewniamy formalne potwierdzenie i często udostępniamy filmy z produkcji na etapie produkcji, aby mieć pewność, że produkt końcowy będzie idealnie zgodny ze specyfikacjami projektu.
