Jak śruba kulowa poprawia precyzję w maszynach CNC i systemach automatyki?

W przypadku maszyn CNC i systemów zautomatyzowanych, gdzie powtarzalność i sztywność decydują o wydajności, śruba kulowa jest niekwestionowanym kamieniem węgielnym precyzyjnego sterowania ruchem. W przeciwieństwie do tradycyjnych śrub pociągowych, które opierają się na tarciu ślizgowym, śruba kulowa wykorzystuje stalowe kulki z recyrkulacją, aby zminimalizować tarcie i wyeliminować luz. Ta podstawowa konstrukcja pozwala nowoczesnemu sprzętowi CNC osiągać tolerancje pozycjonowania w zakresie mikronów, umożliwiając przemysłom, od przemysłu lotniczego i kosmicznego po produkcję urządzeń medycznych, przesuwanie granic tego, co jest możliwe. W swej istocie śruba kulowa przekształca ruch obrotowy w ruch liniowy z wyjątkową wydajnością, bezpośrednio przekładając moment obrotowy silnika na płynny, przewidywalny ruch – niezbędny wymóg dla każdego ekosystemu automatyki wymagającego powtarzalności poniżej mikrona.

Ale w jaki sposób śruba kulowa podnosi precyzję do takiego poziomu? Odpowiedź leży w połączeniu architektury mechanicznej, inżynierii napięcia wstępnego i stabilności termicznej. Rozkładając obciążenie na elementy toczne, a nie na powierzchnie ślizgowe, śruba kulowa drastycznie zmniejsza straty spowodowane tarciem i wytwarzanie ciepła, czyli dwóch głównych wrogów precyzji obróbki. Co więcej, dzięki regulowanym mechanizmom napięcia wstępnego, luz – nieodłączny luz pomiędzy elementami mechanicznymi – jest praktycznie wyeliminowany, zapewniając natychmiastowe zmiany kierunku bez utraty ruchu. W przypadku systemów automatyki obsługujących złożone operacje typu pick-and-place lub pięcioosiową obróbkę CNC przekłada się to na węższe tolerancje, doskonałe wykończenie powierzchni i dłuższą żywotność narzędzia. Firma Suzhou Maitu Screw Rod Manufacturing Co., Ltd. poświęciła ponad dwie dekady na doskonalenie tych niuansów, produkując śruby kulowe, które wyznaczają standardy dokładności w nowoczesnych fabrykach na całym świecie. W tym artykule omówimy parametry techniczne, zasady inżynieryjne i praktyczne korzyści, które potwierdzają, dlaczego śruba kulowa pozostaje niezastąpiona w gałęziach przemysłu wymagających precyzyjnego napędu.

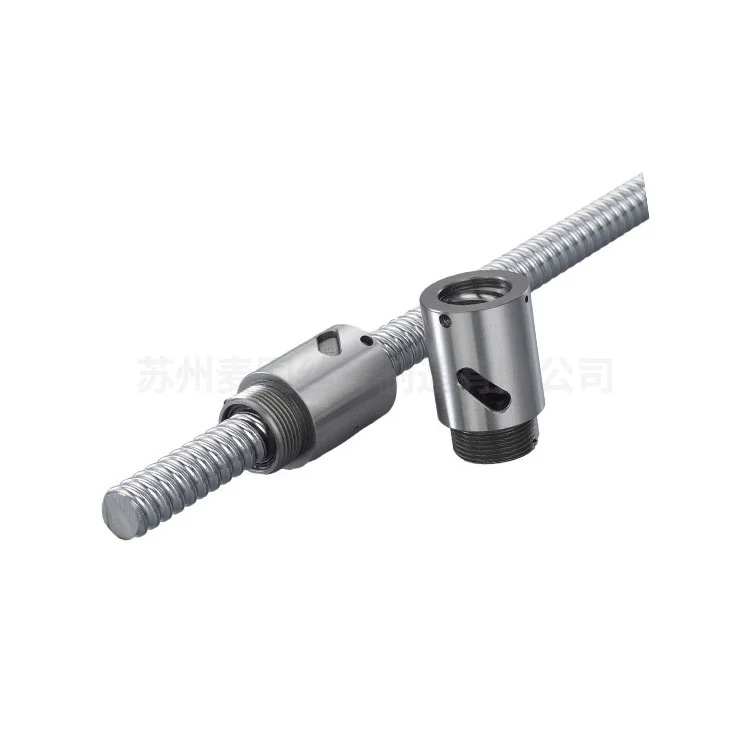

Jakie krytyczne cechy konstrukcyjne sprawiają, że śruba kulowa jest niezbędna w precyzyjnej obróbce CNC?

Nowoczesne centrum obróbcze CNC działa w oparciu o elementy napędu liniowego. Oceniając, dlaczego śruba kulowa jest złotym standardem, należy zbadać cechy architektoniczne, które odróżniają ją od konwencjonalnych zespołów śrubowych. Nasza fabryka,Suzhou Maitu Śruba Produkcja Co., Ltd., projektuje każdą śrubę kulową, stosując holistyczne podejście do dokładności geometrycznej, materiałoznawstwa i rozkładu obciążenia. Poniżej znajdują się podstawowe cechy konstrukcyjne, które stanowią podstawę najwyższej precyzji.

• Łożyska kulkowe obiegowe:W przeciwieństwie do styku ślizgowego w śrubach stożkowych, śruba kulowa wykorzystuje kulki ze stali hartowanej, które toczą się po bieżni. To działanie toczne zmniejsza współczynnik tarcia do zaledwie 0,005, umożliwiając płynniejszy ruch i zmniejszając moment obrotowy wymagany od serwomotorów. Niższe tarcie minimalizuje również wytwarzanie ciepła, co ma kluczowe znaczenie, ponieważ rozszerzalność cieplna może powodować błędy pozycjonowania do 10 mikronów na stopień Celsjusza na metr.

• Wysoka dokładność ołowiu (klasy JIS C0-C5):Precyzyjnie szlifowane śruby kulowe z naszej fabryki osiągają dokładność skoku do klasy C0, co oznacza, że ​​odchylenie jest ograniczone do ± 3 mikronów na 300 mm. Ten poziom dokładności zapewnia, że ​​zaprogramowane ścieżki narzędzia dokładnie odpowiadają rzeczywistemu ruchowi, co jest istotne przy konturowaniu złożonych komponentów lotniczych lub form mikroelektronicznych.

• Zoptymalizowane systemy cyrkulacji kulek:Wewnętrzne deflektory lub systemy powrotu rurek zapewniają płynną recyrkulację kulek bez wibracji i hałasu. Nasze opatentowane konstrukcje deflektorów redukują pulsację, co bezpośrednio przekłada się na stałą prędkość posuwu i eliminuje powstawanie śladów na obrabianych powierzchniach.

• Wysoka sztywność osiowa:Łącząc śruby o dużych średnicach z wstępnie naprężonymi nakrętkami, śruba kulowa zapewnia sztywność osiową do 500 N/µm. Ta sztywność zapobiega uginaniu się pod wpływem sił skrawania, utrzymując pozycję narzędzia nawet podczas ciężkich operacji frezowania.

• Konfigurowalne mechanizmy wstępnego ładowania:Metody wstępnego napięcia z podwójną nakrętką lub kulką o dużych rozmiarach pozwalają nam precyzyjnie wyregulować luz do zera. W przypadku zastosowań CNC wymagających dwukierunkowej dokładności pozycjonowania ta funkcja nie podlega negocjacjom.

W Maitu Screw Rod nasz protokół produkcyjny jest zgodny z rygorystycznymi bramkami jakości. Wykorzystujemy indukcyjnie hartowane wały śrubowe o twardości HRC 58-62 i precyzyjnie szlifowane bieżnie, aby zapewnić odporność na zużycie przez miliony cykli. Co więcej, nasza filozofia projektowania obejmuje analizę elementów skończonych w celu optymalizacji stosunku skoku skoku do średnicy kulki, maksymalizując zarówno prędkość, jak i precyzję. W przypadku systemów automatyki działających 24 godziny na dobę, 7 dni w tygodniu, połączenie tych cech konstrukcyjnych gwarantuje, że śruba kulowa zachowa swoją pierwotną dokładność przez lata, skracając czas przestojów związanych z ponowną kalibracją. Ostatecznie krytyczne cechy konstrukcyjne przekształcają prosty komponent mechaniczny w precyzyjny element, który definiuje możliwości dowolnej maszyny CNC lub zautomatyzowanej linii montażowej.

Kiedy nasi inżynierowie opracowują dla klienta niestandardową śrubę kulową, koncentrują się na trzech filarach: standaryzacji dokładności ołowiu, zarządzaniu stabilnością termiczną i spójności napięcia wstępnego. Integrując te filary, gwarantujemy, że system ruchu liniowego natychmiast reaguje na sygnały sterujące – co jest obowiązkowym wymogiem w przypadku szybkich centrów obróbczych i automatyki półprzewodników. W ciągu naszego 20-letniego doświadczenia w branży zaobserwowaliśmy, że cechy konstrukcyjne śruby kulowej bezpośrednio korelują z osiągalnymi wartościami Cpk w środowiskach produkcji masowej, potwierdzając, dlaczego pozostaje ona najlepszym wyborem w zastosowaniach o znaczeniu krytycznym.

Dlaczego śruba kulowa przewyższa tradycyjne śruby pociągowe w systemach automatyki?

Systemy automatyki — począwszy od ramion robotów po jednostki typu pick-and-place — wymagają spójnego ruchu bez tarcia przy minimalnej konserwacji. Tradycyjne śruby pociągowe (acme lub trapezowe) opierają się na tarciu ślizgowym pomiędzy śrubą a nakrętką, co powoduje zjawisko stick-slip i szybkie zużycie. Natomiast śruba kulowa zasadniczo na nowo definiuje wydajność operacyjną. Czerpiąc z dziesięcioleci doświadczenia w produkcji w naszej fabryce, zebraliśmy ostateczne powody, dla których śruba kulowa dominuje w zautomatyzowanych środowiskach.

• Efektywność tarcia i zużycie energii:Typowa śruba pociągowa działa z wydajnością około 20-40%, podczas gdy śruba kulowa osiąga wydajność 90% lub wyższą. W przypadku systemów automatyki z wieloma osiami wydajność ta zmniejsza wymagania dotyczące wielkości silnika, obniża koszty energii i zmniejsza obciążenie termiczne sterowników.

• Zjawisko zerowego stick-slip:Tarcie ślizgowe generuje tarcie statyczne, które należy pokonać przed rozpoczęciem ruchu, powodując gwałtowny rozruch. Styk toczny w śrubie kulowej eliminuje zjawisko drgań ciernych, umożliwiając ultrapłynne mikroruchy – niezbędne w przypadku precyzyjnego powlekania lub montażu elektronicznego.

• Trwałość i średni czas między awariami (MTBF):Ponieważ kontakt toczny minimalizuje zużycie ścierne, żywotność śruby kulowej często przekracza 20 000 godzin pod obciążeniem znamionowym w porównaniu z 5 000–8 000 godzin w przypadku śrub pociągowych przesuwnych. Przyspieszone testy trwałości przeprowadzane w naszej fabryce potwierdzają, że przy właściwym smarowaniu nasze śruby kulowe zachowują oryginalną dokładność w dłuższych seriach produkcyjnych.

• Wyższe prędkości jazdy:Mała bezwładność i zmniejszone tarcie pozwalają śrubom kulowym osiągać prędkości przesuwu do 120 m/min lub więcej przy odpowiedniej konstrukcji, podczas gdy śruby pociągowe generują nadmierne ciepło przy prędkościach przekraczających 30 m/min. Ta zaleta szybkości zwiększa przepustowość linii automatycznych o dużej przepustowości.

• Uproszczona konserwacja:Śruby kulowe wymagają jedynie okresowego smarowania i kontroli uszczelnień, podczas gdy śruby pociągowe wymagają częstych regulacji w celu kompensacji luzu wywołanego zużyciem. W przypadku zautomatyzowanych magazynów lub zmieniarek narzędzi CNC krótsza konserwacja przekłada się na dłuższy czas sprawności.

W naszym zakładzie produkcyjnym Suzhou Maitu Screw Rod Manufacturing Co., Ltd. często przeprowadzamy równoległe analizy porównawcze dla klientów przechodzących ze śrub pociągowych na śruby kulowe. Dane konsekwentnie pokazują poprawę powtarzalności pozycjonowania o 30–50% i redukcję czasu cyklu o 20% dzięki wyższym możliwościom przyspieszania.

Dodatkowo systemy automatyki wyposażone w śruby kulowe charakteryzują się znacznie niższymi sygnaturami drgań, co ma kluczowe znaczenie przy integracji systemów wizyjnych lub laserowych urządzeń pomiarowych. Nieodłączna zdolność śruby kulowej do wytrzymywania zarówno obciążeń wzdłużnych, jak i momentowych w kompaktowych opakowaniach, pozwala także inżynierom-projektantom na zmniejszenie powierzchni maszyny bez utraty precyzji. W przypadku każdego systemu automatyki, który wymaga wysokich cykli pracy i dokładności na poziomie mikronów, śruba kulowa to nie tylko ulepszenie – to konieczność operacyjna.

Co więcej, wszechstronność naszych konstrukcji śrub kulowych — w tym niestandardowa obróbka końcówek, konfiguracje nakrętek i uszczelek zgarniających — zapewnia bezproblemową integrację z istniejącą architekturą automatyki. Niezależnie od tego, czy jest to pomieszczenie czyste do produkcji półprzewodników, czy trudne środowisko obróbki z przedostawaniem się chłodziwa, nasze śruby kulowe zapewniają doskonałą wydajność. Ta zdolność adaptacji w połączeniu z niezaprzeczalnymi zaletami mechanicznymi wyjaśnia, dlaczego w przemyśle ujednolicono technologię śrub kulowych na potrzeby projektów automatyzacji nowej generacji.

W jaki sposób kluczowe parametry techniczne definiują dokładność śruby kulowej w zastosowaniach przemysłowych?

Dla inżynierów i specjalistów ds. zaopatrzenia zrozumienie arkusza specyfikacji śruby kulowej jest niezbędne do przewidywania rzeczywistej precyzji. W Maitu Screw Rod produkujemy śruby kulowe o parametrach skrupulatnie zgodnych z międzynarodowymi standardami. Poniżej znajduje się szczegółowa tabela przedstawiająca parametry techniczne decydujące o dokładności, nośności i zachowaniu dynamicznym. Każdy parametr odgrywa kluczową rolę w tym, jak śruba kulowa poprawia precyzję w maszynach CNC i systemach automatyki.

Parametry te nie są izolowane; działają synergistycznie. Na przykład śruba kulowa klasy C0 w połączeniu z podwójnym napięciem wstępnym i dużą średnicą daje platformę ruchu, która osiąga dokładność pozycjonowania ± 1 µm. Nasza fabryka wykorzystuje interferometr laserowy do weryfikacji każdej precyzyjnej śruby kulowej przed wysyłką, zapewniając zgodność z międzynarodowymi standardami długości. Dla klientów z branż takich jak szlifowanie soczewek optycznych czy robotyka medyczna zapewniamy raporty pomiarowe, które poświadczają odchylenie skoku, bicie i moment napięcia wstępnego. Skrupulatnie kontrolując te parametry, Suzhou Maitu Screw Rod Manufacturing Co., Ltd. umożliwia inżynierom projektowanie systemów, które konsekwentnie osiągają najwyższe standardy precyzji.

Dodatkowo oferujemy niestandardowe modyfikacje przewodów, aby skompensować wzrost temperatury w zastosowaniach wymagających dużych prędkości, jeszcze bardziej zwiększając dokładność w świecie rzeczywistym. Właściwy dobór tych specyfikacji technicznych bezpośrednio koreluje z osiągalnymi tolerancjami geometrycznymi gotowych detali, potwierdzając, dlaczego śruba kulowa jest komponentem o najwyższej precyzji.

Jaką rolę odgrywa napięcie wstępne i eliminacja luzu w osiąganiu pozycjonowania submikronowego?

Luz jest arcy-nemezisem precyzyjnego sterowania ruchem. W każdej przekładni mechanicznej luz pomiędzy współpracującymi elementami powoduje opóźnienie przy zmianie kierunku — zjawisko, które pogarsza dokładność konturowania CNC i powtarzalność automatyki. Śruba kulowa rozwiązuje ten problem poprzez zaawansowane techniki napięcia wstępnego, które powodują wewnętrzną kompresję, eliminując utratę ruchu. W naszej fabryce Suzhou Maitu Screw Rod Manufacturing Co., Ltd. udoskonaliliśmy metodologie wstępnego ładowania, które zapewniają wydajność pozycjonowania poniżej mikrona nawet przy zmiennych obciążeniach.

• Napięcie wstępne podwójnej nakrętki:Dwie nakrętki są zamontowane z przekładką, która powoduje przesunięcie osiowe, zmuszając kulki w każdej nakrętce do stykania się z przeciwległymi bokami rowka śruby. Metoda ta całkowicie eliminuje luz i zwiększa sztywność osiową o 30-50%. W przypadku 5-osiowych maszyn CNC gwarantuje to, że testy interpolacji kołowej wykażą odchylenie poniżej 2 mikronów.

• Wstępne obciążenie piłki ponadgabarytowej:Dzięki zastosowaniu kulek nieco większych niż średnica rowka bieżni uzyskuje się kontrolowane pasowanie z wciskiem. Ta metoda wstępnego napięcia z pojedynczą nakrętką jest kompaktowa i idealna do osi automatyki, gdzie przestrzeń jest ograniczona, a jednocześnie zapewnia pracę bez luzów.

• Regulowane mechanizmy napięcia wstępnego:Niektóre konstrukcje zawierają nakrętkę, która umożliwia regulację siły napięcia wstępnego w terenie, umożliwiając ponowną kalibrację po dłuższej eksploatacji. Nasza fabryka zapewnia jasne protokoły regulacji, aby zachować precyzję przez cały cykl życia sprzętu.

• Wpływ na sztywność systemu:Napięcie wstępne nie tylko eliminuje luz, ale także zwiększa ogólną sztywność układu napędowego. Większa sztywność oznacza, że ​​siły zewnętrzne — takie jak obciążenia skrawaniem w frezarce CNC — powodują minimalne przemieszczenie, zachowując dokładność części.

• Wpływ na powtarzalność:Po wyeliminowaniu luzu śruba kulowa osiąga dwukierunkową powtarzalność w zakresie 1-2 mikronów. W przypadku automatyzacji pick-and-place obsługującej delikatną elektronikę ta powtarzalność zapobiega niewspółosiowości komponentów i wadom montażu.

Z punktu widzenia sterowania, wstępnie naprężone śruby kulowe umożliwiają pracę pętli serwo z większym wzmocnieniem bez wywoływania oscylacji, co dodatkowo poprawia czas ustalania pozycji i dokładność pozycjonowania. Nasz zespół inżynierów często demonstruje to za pomocą kalibracji laserowej: oś CNC ze wstępnie naprężoną śrubą kulową wykazuje błąd odwrócenia mniejszy niż 1 mikron w porównaniu do 15–30 mikronów w przypadku standardowej śruby pociągowej. W sektorach wymagających dużej precyzji, takich jak produkcja form i elektroerozja, przekłada się to bezpośrednio na doskonałe wykończenie powierzchni i eliminację linii pomocniczych.

Ponadto eliminacja luzów zmniejsza siły uderzenia podczas zmiany kierunku, chroniąc cały mechanizm napędowy przed przedwczesnym zużyciem. W przypadku wszelkich zastosowań wymagających ruchu dwukierunkowego — niezależnie od tego, czy jest to router portalowy, czy półprzewodnikowy stopień waflowy — śruba kulowa z możliwością wstępnego naprężenia jest jedynym realnym rozwiązaniem gwarantującym pozycjonowanie submikronowe. Suzhou Maitu Screw Rod Manufacturing Co., Ltd. oferuje raporty kalibracji napięcia wstępnego dla każdej precyzyjnej śruby kulowej, zapewniając naszym klientom komponenty spełniające najbardziej rygorystyczne wymagania w zakresie kontroli ruchu.

Wniosek: ostateczna rola śrub kulowych w automatyce precyzyjnej nowej generacji

Precyzyjna inżynieria w maszynach CNC i systemach automatyki to nie tylko kwestia zaawansowanego oprogramowania lub koderów o wysokiej rozdzielczości; zasadniczo opiera się na integralności mechanicznej napędu liniowego. Jak ustaliliśmy, śruba kulowa — dzięki konstrukcji elementów tocznych, dostosowywaniu napięcia wstępnego i doskonałej sztywności — stanowi podstawę nowoczesnego sterowania ruchem o wysokiej dokładności. Od ograniczenia dryfu termicznego wywołanego tarciem po eliminację luzów w celu uzyskania natychmiastowej reakcji, każdy atrybut śruby kulowej jest dostosowany tak, aby sprostać nieustannemu dążeniu do węższych tolerancji i wyższej przepustowości.

W ciągu kilkudziesięciu lat doświadczenia produkcyjnego w Suzhou Maitu Screw Rod Manufacturing Co., Ltd. byliśmy świadkami, jak właściwy dobór i integracja śruby kulowej może przekształcić standardowe maszyny w światowej klasy sprzęt precyzyjny. Branże takie jak lotnictwo, motoryzacja, urządzenia medyczne i zaawansowana elektronika opierają się na wzorcach wydajności wyznaczanych przez precyzyjne śruby kulowe.

Wykorzystując najnowocześniejszą technologię szlifowania, rygorystyczną kontrolę jakości i niestandardowe możliwości inżynieryjne, nasza fabryka gwarantuje, że każda wyprodukowana przez nas śruba kulowa przyczynia się do wymiernego wzrostu dokładności, niezawodności i ogólnej efektywności sprzętu. W miarę ciągłego rozwoju automatyzacji wraz z Przemysłem 4.0 zapotrzebowanie na komponenty zapewniające powtarzalność na poziomie mikronów przy różnych obciążeniach będzie coraz większe. Śruba kulowa jest gotowa sprostać temu wyzwaniu, oferując sprawdzoną drogę do osiągnięcia — i przekroczenia — wymagań precyzji jutrzejszego krajobrazu produkcyjnego.

Czy jesteś gotowy, aby podnieść precyzję swoich maszyn CNC lub systemów automatyki?Partner z Suzhou Maitu Śruba Produkcja Co., Ltd.aby uzyskać śruby kulowe zaprojektowane według dokładnych specyfikacji. Nasz zespół ekspertów zapewnia kompleksowe wsparcie, od konsultacji projektowych po obsługę posprzedażną, zapewniając, że rozwiązania w zakresie sterowania ruchem zapewniają niezrównaną dokładność. Skontaktuj się z naszą fabryką już dziś, aby poprosić o wycenę lub omówić niestandardowe wymagania dotyczące śrub kulowych — wspólnie zbudujmy precyzję.
