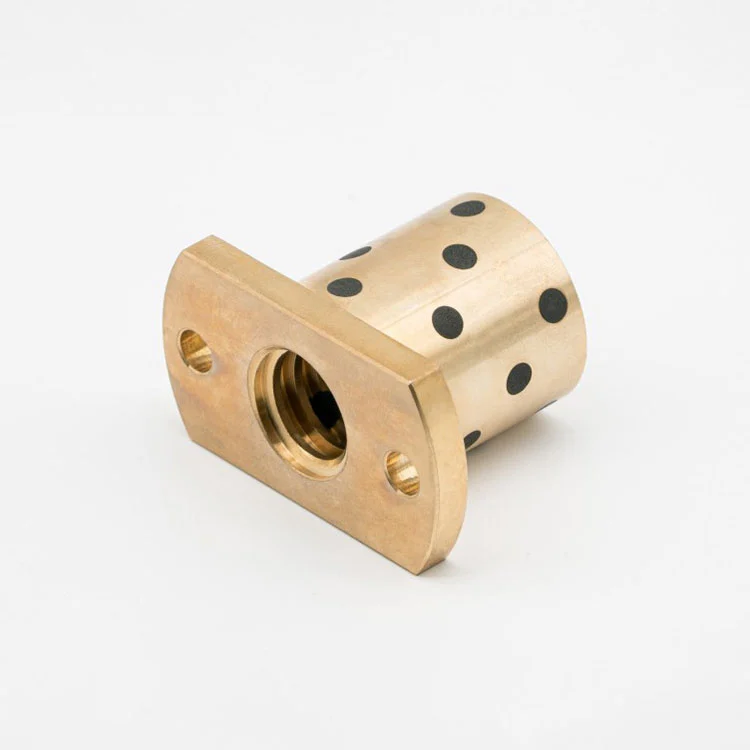

Bezolejowa nakrętka trapezowa do systemów pomieszczeń czystych

Projekt wysokiej jakości bezolejowych nakrętek trapezowych firmy Maitu do systemów pomieszczeń czystych opiera się na głębokim zrozumieniu ograniczeń operacyjnych pomieszczeń czystych: minimalizacji interwencji człowieka, ograniczeniu wytwarzania cząstek i zapewnieniu zgodności z protokołami czyszczenia i sterylizacji pomieszczeń czystych. W przeciwieństwie do bezolejowych orzechów przeznaczonych do zastosowań spożywczych lub farmaceutycznych – gdzie głównym celem jest higiena i odporność chemiczna – w tym produkcie priorytetem jest niska emisja cząstek, kontrola statyczna (opcjonalnie) i możliwość dostosowania do środowisk o kontrolowanej temperaturze i wilgotności w pomieszczeniach czystych.

To, co wyróżnia tę nakrętkę, to zoptymalizowana konstrukcja konstrukcyjna, która do minimum ogranicza wytwarzanie cząstek wywołane tarciem, podczas gdy technologia osadzania stałego środka smarnego zapewnia stałą wydajność bez potrzeby stosowania jakichkolwiek płynnych smarów, które mogłyby ulatniać się lub wyciekać, zanieczyszczając powietrze w pomieszczeniu czystym. Dodatkowo powierzchnia nakrętki jest pokryta specjalną powłoką antystatyczną (opcjonalnie), aby zapobiec adsorpcji kurzu, co jeszcze bardziej zwiększa jej przydatność do zastosowań w pomieszczeniach czystych o wysokiej precyzji, gdzie nawet drobne cząstki mogą pogorszyć jakość produktu lub wyniki eksperymentów.

Kluczowe dane techniczne i parametry techniczne

Znakomite funkcje

- Konstrukcja o niskiej emisji cząstek: zoptymalizowany dobór konstrukcji i materiałów minimalizuje wytwarzanie cząstek wywołane tarciem, a poziomy emisji cząstek spełniają wymagania ISO klasy 1 dotyczące pomieszczeń czystych, zapewniając brak zanieczyszczenia środowiska pomieszczenia czystego lub produktów/eksperymentów o wysokiej precyzji.

- Działanie bez smarowania i bezobsługowe: Wbudowane stałe smary grafitowe/PTFE umożliwiają ciągłą pracę na sucho, eliminując potrzebę smarowania płynem i okresowej konserwacji - ograniczając interwencję człowieka w pomieszczeniach czystych i unikając ryzyka ulatniania się lub wycieku smaru.

- Obróbka powierzchni odpowiednia do pomieszczeń czystych: Bezolejowa nakrętka trapezowa do powierzchni systemów do pomieszczeń czystych jest poddawana precyzyjnemu polerowaniu i opcjonalnej powłoce antystatycznej, która zapobiega adsorpcji kurzu i ułatwia czyszczenie za pomocą środków czyszczących przeznaczonych do pomieszczeń czystych, zapewniając zgodność z protokołami higieny pomieszczeń czystych.

- Możliwość dostosowania temperatury i wilgotności: Zaprojektowane, aby utrzymać stabilną wydajność w kontrolowanych temperaturach (18-24 ℃) i wilgotności (45-65%) w pomieszczeniach czystych, bez pogorszenia wydajności lub wytwarzania cząstek w takich warunkach.

- Wysoka precyzja i stabilność: Precyzyjna obróbka zapewnia wąską tolerancję wymiarową, umożliwiając dokładną kontrolę ruchu i stabilną transmisję, co ma kluczowe znaczenie w przypadku wysoce precyzyjnego sprzętu do pomieszczeń czystych, takiego jak maszyny do litografii półprzewodnikowej i sprzęt do polerowania optycznego.

Docelowe scenariusze zastosowań w systemach pomieszczeń czystych

Bezolejowa nakrętka trapezowa Maitu do systemów pomieszczeń czystych została specjalnie dostosowana do integracji z różnymi systemami pomieszczeń czystych, zaspokajając potrzeby w zakresie przekładni sprzętu pracującego w kontrolowanych środowiskach o niskiej zawartości cząstek. Jego konstrukcja zapewnia kompatybilność z różnymi klasami pomieszczeń czystych i wymaganiami operacyjnymi, dzięki czemu ma zastosowanie w wielu precyzyjnych gałęziach przemysłu:

- Sprzęt do pomieszczeń czystych półprzewodników: Stosowany w robotach do obsługi płytek półprzewodnikowych, maszynach litograficznych i sprzęcie do kontroli płytek, niska emisja cząstek i precyzyjna transmisja nakrętki zapewniają brak zanieczyszczenia wrażliwych elementów półprzewodnikowych, wspierając wysoce precyzyjną produkcję chipów i mikroelektroniki. Jest szczególnie odpowiedni do pomieszczeń czystych klasy ISO 1-3, gdzie nawet nanocząsteczki mogą powodować uszkodzenie produktu.

- Produkcja komponentów lotniczych w pomieszczeniach czystych: stosowany w mechanizmach przekładni maszyn do montażu części lotniczych, precyzyjnym sprzęcie pomiarowym i urządzeniach do testowania materiałów w pomieszczeniach czystych, zapewnia stabilną, pozbawioną smaru kontrolę ruchu, zapewniając dokładność i czystość komponentów lotniczych (takich jak silniki samolotów, części satelitów) podczas produkcji.

- Biomedyczne systemy do pomieszczeń czystych: stosowane w sprzęcie biodiagnostycznym wyposażonym w pomieszczenia czyste, stanowiskach hodowli komórkowych i liniach montażowych wyrobów medycznych, konstrukcja nakrętki zapewniająca zerowy poziom zanieczyszczeń i niskie wytwarzanie cząstek są zgodne ze standardami biomedycznych pomieszczeń czystych, co pozwala uniknąć zanieczyszczenia krzyżowego próbek biologicznych lub wyrobów medycznych.

- Produkcja przyrządów optycznych w pomieszczeniach czystych: Nadaje się do transmisji maszyn do polerowania soczewek optycznych, sprzętu laserowego i linii montażowych komponentów optycznych w pomieszczeniach czystych, minimalizuje wytwarzanie cząstek, aby chronić precyzję elementów optycznych, zapewniając wydajność soczewek, pryzmatów i innych produktów optycznych.

- Automatyzacja pomieszczeń czystych w mikroelektronice: Zintegrowana z pojazdami sterowanymi automatycznie (AGV), systemami przenośników i ramionami robotów w pomieszczeniach czystych mikroelektroniki, umożliwia płynną, cichą pracę bez wycieków smaru, wspierając ciągłą pracę 24 godziny na dobę, 7 dni w tygodniu, przy jednoczesnym zachowaniu standardów kontroli cząstek w pomieszczeniu czystym.

- Sprzęt laboratoryjny do pomieszczeń czystych: Odpowiedni do precyzyjnych przyrządów laboratoryjnych (takich jak spektrometry mas, chromatografy) i platform eksperymentalnych w pomieszczeniach czystych, zwarta konstrukcja nakrętki i bezobsługowe działanie zmniejszają zakłócenia eksperymentalne, zapewniając dokładność i wiarygodność wyników eksperymentów.

Zalety produktu

- Zgodność z klasą pomieszczeń czystych: W przeciwieństwie do ogólnych nakrętek bezolejowych, nasz produkt jest specjalnie skalibrowany dla różnych klas pomieszczeń czystych ISO (klasa 1 do klasy 100), z testami emisji cząstek i walidacją kompatybilności, aby zapewnić bezproblemową integrację z różnymi systemami pomieszczeń czystych, eliminując ryzyko niezgodności.

- Zminimalizowane zakłócenia w działaniu: Bezobsługowa konstrukcja zmniejsza potrzebę demontażu i konserwacji sprzętu w pomieszczeniach czystych, co może zakłócać kontrolowane środowisko i generować cząstki. Zapewnia to ciągłą pracę sprzętu do pomieszczeń czystych, poprawiając wydajność produkcji i stabilność eksperymentu.

- Doskonała zdolność dostosowania do protokołów pomieszczeń czystych: Obróbka powierzchni nakrętki i dobór materiałów są zgodne ze zwykłymi środkami czyszczącymi do pomieszczeń czystych i metodami sterylizacji (takimi jak sterylizacja UV, dezynfekcja poprzez przetarcie), co pozwala uniknąć degradacji materiału lub wytwarzania cząstek podczas czyszczenia.

- Możliwość dostosowania do wymagań dotyczących precyzji: Oferujemy dostosowane rozwiązania w oparciu o konkretną klasę pomieszczeń czystych, ograniczenia wymiarowe sprzętu i wymagania dotyczące obciążenia, zapewniając dostosowane rozwiązania transmisyjne dla precyzyjnego sprzętu do pomieszczeń czystych - od małych przyrządów laboratoryjnych po duże maszyny do produkcji półprzewodników.

- Ekonomiczna, długoterminowa eksploatacja: Wytrzymała metalowa matryca i konstrukcja ze stałym smarem wydłużają żywotność nakrętki, a bezobsługowa praca zmniejsza koszty pracy i konserwacji. W połączeniu z dopasowanymi śrubami chromowanymi lub azotowanymi żywotność całego układu przeniesienia napędu ulega dalszemu wydłużeniu, co zmniejsza koszty wymiany.

Usługi i wsparcie fabryczne

- Dostosowanie do pomieszczeń czystych: Nasz zespół inżynierów, posiadający wiedzę specjalistyczną w zakresie rozwiązań przekładni do pomieszczeń czystych, dostarcza nakrętki dostosowane do wymagań pomieszczenia czystego, parametrów sprzętu i potrzeb operacyjnych. Oferujemy wsparcie w zakresie projektowania CAD i precyzyjną obróbkę, aby zapewnić doskonałą integrację z systemami pomieszczeń czystych.

- Bezpłatne konsultacje dotyczące zgodności z pomieszczeniami czystymi: Zapewniamy bezpłatne profesjonalne konsultacje dotyczące wyboru produktu, zgodności z klasami pomieszczeń czystych, kontroli emisji cząstek i konserwacji, pomagając w wyborze optymalnego rozwiązania dla konkretnego środowiska i wyposażenia pomieszczenia czystego.

- Produkcja i dostawa w pomieszczeniu czystym: Wszystkie produkty są wytwarzane w czystym środowisku produkcyjnym, aby uniknąć zanieczyszczenia przed dostawą. Utrzymujemy stabilny stan magazynowy standardowych modeli dla typowych klas pomieszczeń czystych, umożliwiając dostawę w ciągu 3-5 dni roboczych; produkty niestandardowe są dostarczane o 30% szybciej niż standardy branżowe.

- Kompleksowe wsparcie posprzedażowe: Wszystkie bezolejowe nakrętki trapezowe do systemów pomieszczeń czystych objęte są gwarancją jakości. W przypadku szkód innych niż ludzkie nasz zespół obsługi posprzedażnej zapewnia profesjonalne usługi konserwacji i wymiany, a także wsparcie na miejscu w zakresie krytycznego sprzętu do pomieszczeń czystych, aby zminimalizować zakłócenia operacyjne.

Metryki wydajności

- Emisja cząstek: ≤ 1 cząstka (≥0,1 μm) na stopę sześcienną, spełniająca wymagania ISO klasy 1 dla pomieszczeń czystych dla standardowych modeli o wysokiej precyzji; Możliwość dostosowania w celu uzyskania niższych poziomów emisji w zależności od konkretnych potrzeb.

- Właściwości samosmarujące: Stałe środki smarne grafit/PTFE tworzą stabilną warstwę smarującą o współczynniku tarcia ≤ 0,15, zapewniając płynną i cichą transmisję (≤ 45 dB) w pomieszczeniach czystych.

- Nośność: Dopuszczalny zakres dynamicznego ciągu od 2,55 kN do 33,83 kN, spełniający wymagania dotyczące obciążenia różnych urządzeń do pomieszczeń czystych — od małych przyrządów laboratoryjnych po duże roboty do obsługi półprzewodników.

- Precyzja wymiarowa: Tolerancja wymiarowa wynosząca ± 0,005 mm, zapewniająca precyzyjną kontrolę ruchu i bezproblemową integrację ze sprzętem do pomieszczeń czystych, co ma kluczowe znaczenie w przypadku precyzyjnej produkcji i zastosowań eksperymentalnych.

- Żywotność: Przy normalnej pracy w pomieszczeniu czystym żywotność nakrętki wynosi ≥ 10 000 godzin pracy, czyli znacznie dłużej niż konwencjonalne nakrętki smarowane, co zmniejsza częstotliwość i koszty wymiany.

Wytyczne dotyczące konserwacji

- Protokół czyszczenia: Regularnie czyść powierzchnię nakrętki niekorozyjnymi środkami czyszczącymi do pomieszczeń czystych (unikając środków ściernych) i niestrzępiącymi się chusteczkami, aby usunąć wszelki kurz i zanieczyszczenia bez wytwarzania cząstek. Częstotliwość czyszczenia można dostosować w zależności od klasy pomieszczenia czystego (co tydzień dla klas 1-3, co miesiąc dla klas 5-100).

- Unikaj pracy z przeciążeniem: Nie używaj sprzętu do pomieszczeń czystych powyżej określonego limitu obciążenia nakrętki, ponieważ może to spowodować uszkodzenie konstrukcji, zwiększyć wytwarzanie cząstek i wpłynąć na precyzję transmisji - pogarszając jakość produktu do pomieszczeń czystych lub wyniki eksperymentów.

- Przeglądy okresowe: Należy przeprowadzać inspekcje kwartalne (w pomieszczeniach czystych klasy 1-3) lub inspekcje półroczne (w pomieszczeniach czystych klasy 5-100) w celu sprawdzenia zużycia gwintu, integralności stałego smaru i szczelności połączeń. W przypadku wykrycia nietypowego hałasu lub odchyleń w transmisji, natychmiast zatrzymaj działanie sprzętu w celu sprawdzenia.

- Wymagania dotyczące przechowywania: Jeśli nakrętka nie jest używana przez dłuższy okres, przechowywać ją w czystym, suchym i wolnym od kurzu pojemniku (zgodnym ze standardami przechowywania w pomieszczeniach czystych), unikając wilgoci, korozji i kolizji. Przed ponownym montażem należy oczyścić i sprawdzić nakrętkę, aby upewnić się, że nie jest ona zanieczyszczona.

- Konserwacja śruby współpracującej: Połącz nakrętkę ze śrubami trapezowymi chromowanymi na twardo lub azotowanymi, aby zminimalizować tarcie i wytwarzanie cząstek. Regularnie sprawdzaj stan powierzchni śruby i czyść ją środkami czyszczącymi do pomieszczeń czystych, aby zapewnić optymalne dopasowanie.

- Profesjonalna wymiana: W przypadku skomplikowanych usterek, takich jak uszkodzenie gwintu lub awaria smaru stałego, do wymiany należy zaangażować profesjonalny personel techniczny ubrany w strój odpowiedni do pomieszczeń czystych. Przed ponownym zamontowaniem w pomieszczeniu czystym należy upewnić się, że wymieniona nakrętka została poddana testowi emisji cząstek.

Często zadawane pytania

1. Z jakimi klasami pomieszczeń czystych jest kompatybilna ta nakrętka?

Odpowiedź: Bezolejowa nakrętka trapezowa Maitu do systemów pomieszczeń czystych jest kompatybilna z pomieszczeniami czystymi ISO klasy 1 do klasy 100. Modele standardowe są kalibrowane dla określonych klas, a my możemy dostosować produkty tak, aby spełniały wymagania dotyczące emisji cząstek w Twoim unikalnym środowisku pomieszczenia czystego.

2. Czy ta nakrętka generuje cząsteczki podczas pracy?

Odpowiedź: Nie. Nakrętkę zaprojektowano z myślą o niskiej emisji cząstek — zoptymalizowana kontrola tarcia i dobór materiałów minimalizują wytwarzanie cząstek, a poziomy emisji spełniają wymagania docelowej klasy pomieszczeń czystych, zapewniając brak skażenia środowiska lub produktów.

3. Czy można go stosować w pomieszczeniach czystych o ścisłej kontroli temperatury i wilgotności?

Odpowiedź: Tak. Nakrętka została zaprojektowana tak, aby utrzymać stabilną wydajność w standardowym środowisku pomieszczenia czystego (18–24 ℃, 45–65% wilgotności), bez pogorszenia wydajności lub wytwarzania cząstek w tych kontrolowanych warunkach. Do pomieszczeń czystych charakteryzujących się ekstremalną temperaturą/wilgotnością oferujemy dostosowane do indywidualnych potrzeb rozwiązania materiałowe.

4. Czy nakrętka jest zgodna z metodami czyszczenia i sterylizacji pomieszczeń czystych?

Odpowiedź: Absolutnie. Obróbka powierzchni nakrętki jest kompatybilna ze zwykłymi środkami czyszczącymi do pomieszczeń czystych i metodami sterylizacji (sterylizacja promieniami UV, dezynfekcja poprzez przetarcie środkami czyszczącymi do pomieszczeń czystych), co pozwala uniknąć uszkodzeń materiału lub wytwarzania cząstek podczas rutynowego czyszczenia.

5. Jak wybrać odpowiedni model do wyposażenia mojego pomieszczenia czystego?

Odpowiedź: Podaj naszemu zespołowi klasę pomieszczenia czystego, parametry wymiarowe sprzętu (P, D, L1 itp.), wymagania dotyczące obciążenia i scenariusz operacyjny. Nasi inżynierowie przeprowadzą profesjonalną analizę dopasowania i zarekomendują optymalny model standardowy lub niestandardowy, ze wsparciem CAD do integracji.

6. Czy nakrętka wymaga konserwacji w pomieszczeniach czystych?

Odpowiedź: Nie. Wbudowany system stałego smaru umożliwia bezobsługową pracę, eliminując potrzebę okresowego oliwienia lub demontażu, ograniczając interwencję człowieka w pomieszczeniach czystych i unikając zakłóceń w działaniu.
